ПЕРЕХОД В РЕЖИМ РЕДАКТИРОВАНИЯ

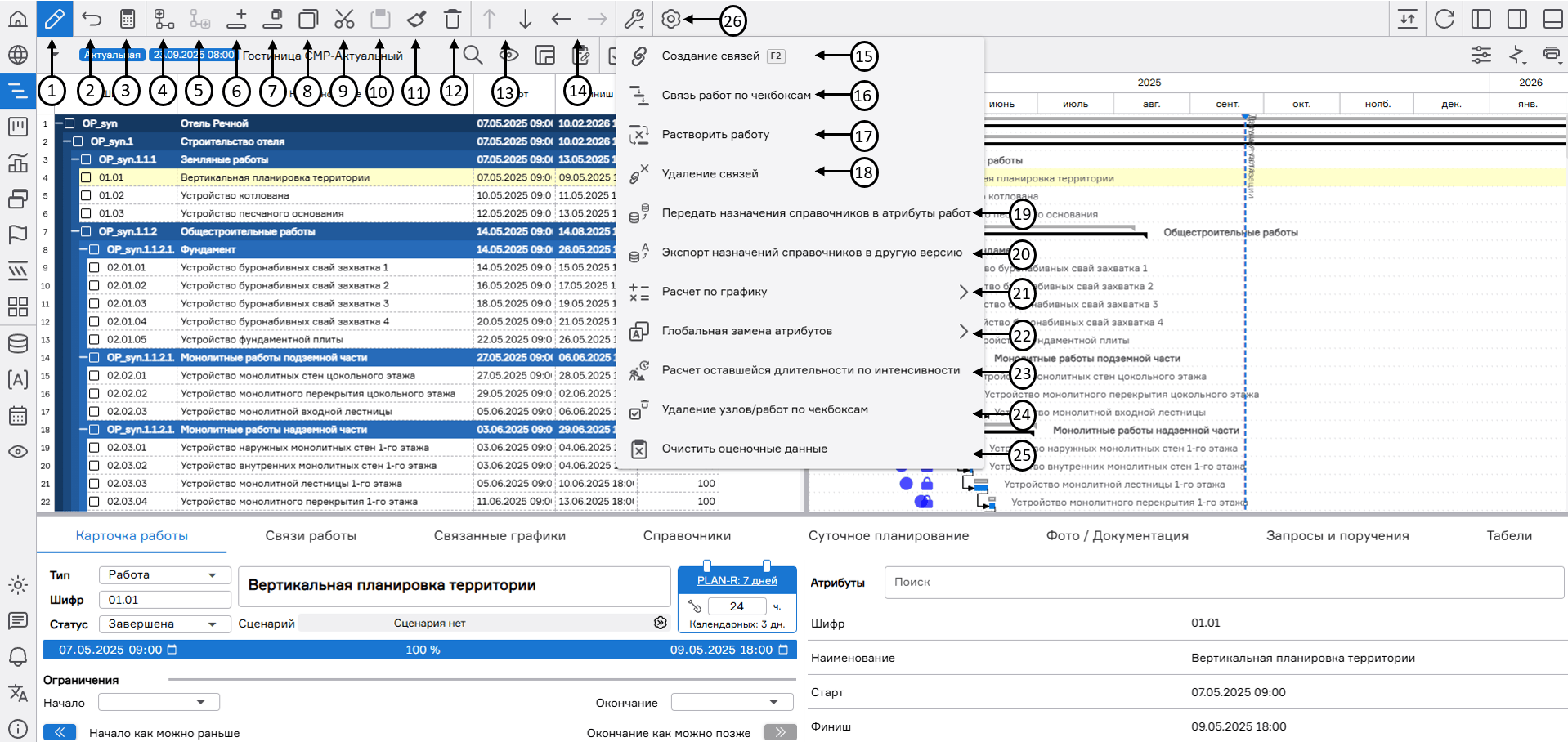

Для перехода в режим редактирования необходимо открыть требуемую версию графика и нажать на кнопку «Редактировать» (1).

Панель редактирования графика содержит в себе следующие элементы:

кнопка «Отмена действия» - (2) позволяет отменить последние действия пользователя;
кнопка «Расчет расписания» - открытие окна настройки расчета расписания графика (3);
кнопка «Создание пакета работ» – создание пакета работ на верхнем уровне структуры графика (4);
кнопка «Создание дочернего пакета работ» - создание дочернего пакета работ по отношению к выделенному пакету работ (5);
кнопка «Создание новой работы» - создание работы внутри выделенного пакета работ (6);
кнопка «Создать копию работы» – копирование и создание выделенной работы в рамках того же пакета работ (7);
кнопка «Копировать работу» – копирование выделенной работы для добавления в другой узел версии графика (8);
кнопка «Вырезать работу» - вырезает работу для ее переноса в другой узел версии графика (9);
кнопка «Вставить работу» – вставка скопированной работы в другой узел версии графика (10);
кнопка «Заполнить по чекбоксам» - заполнение значений по чекбоксам (11);
кнопка «Удаление работы» – удаление выделенной работы или пакета работ (12);
кнопка «Перемещение» – кнопки перемещения работы или пакета работ в рамках структуры графика (13 и 14);
кнопка «Cоздание связи» - при нажатии на эту кнопку создается последовательная связь выбранных работ (15);
кнопка «Связь работ по чекбоксам» - при нажатии на эту кнопку связываются между собой выбранные чекбоксами работы типом связи «Финиш – Старт» в порядке расположения работ в версии графика (16);
кнопка «Растворить работу» позволяет сохранять связи между задачами графика при удалении одной из них (17);
кнопка «Удаление связей» – при нажатии на эту кнопку удаляются связи выбранных работ (для выбора нескольких работ необходимо выделить их с помощью Shift в столбце нумерации работ) (18);
кнопка «Передать назначения справочников в атрибуты работ» – открытие окна настройки передачи значений назначенных на работы строк справочников в атрибуты работ графика (19);
кнопка «Экспорт назначений справочников в другую версию» – открытие окна настройки экспорта (копирования) назначений строк справочников в другую версию графика (20);
кнопка «Расчет по графику» (21) – подробнее описана в (п. Настройка автоматического расчета директивных сроков по графику);
кнопка «Глобальная замена атрибутов» (22) – открытие окна настройки глобальной замены атрибутов одинакового типа данных;
кнопка «Расчет оставшейся длительности по интенсивности» (23) – для выделенных чекбоксами работ рассчитывается по формуле Оставшаяся рабочая длительность = (План ФО-Факт ФО)/Базовая интенсивность ФО;
кнопка «Удаление узлов/работ по чекбоксам» (24) - позволяет массово удалить узлы/работы, выбранные чекбоксами (24);
кнопка «Настройки» (25) - позволяет из окна работы с графиком получить доступ к настройкам узла для открытой версии графика.

Система позволяет работать с произвольным порядком отображения работ: работы могут располагаться ниже узлов того же уровня или между ними. Это обеспечивает гибкость в структурировании данных в зависимости от индивидуальных потребностей проекта.

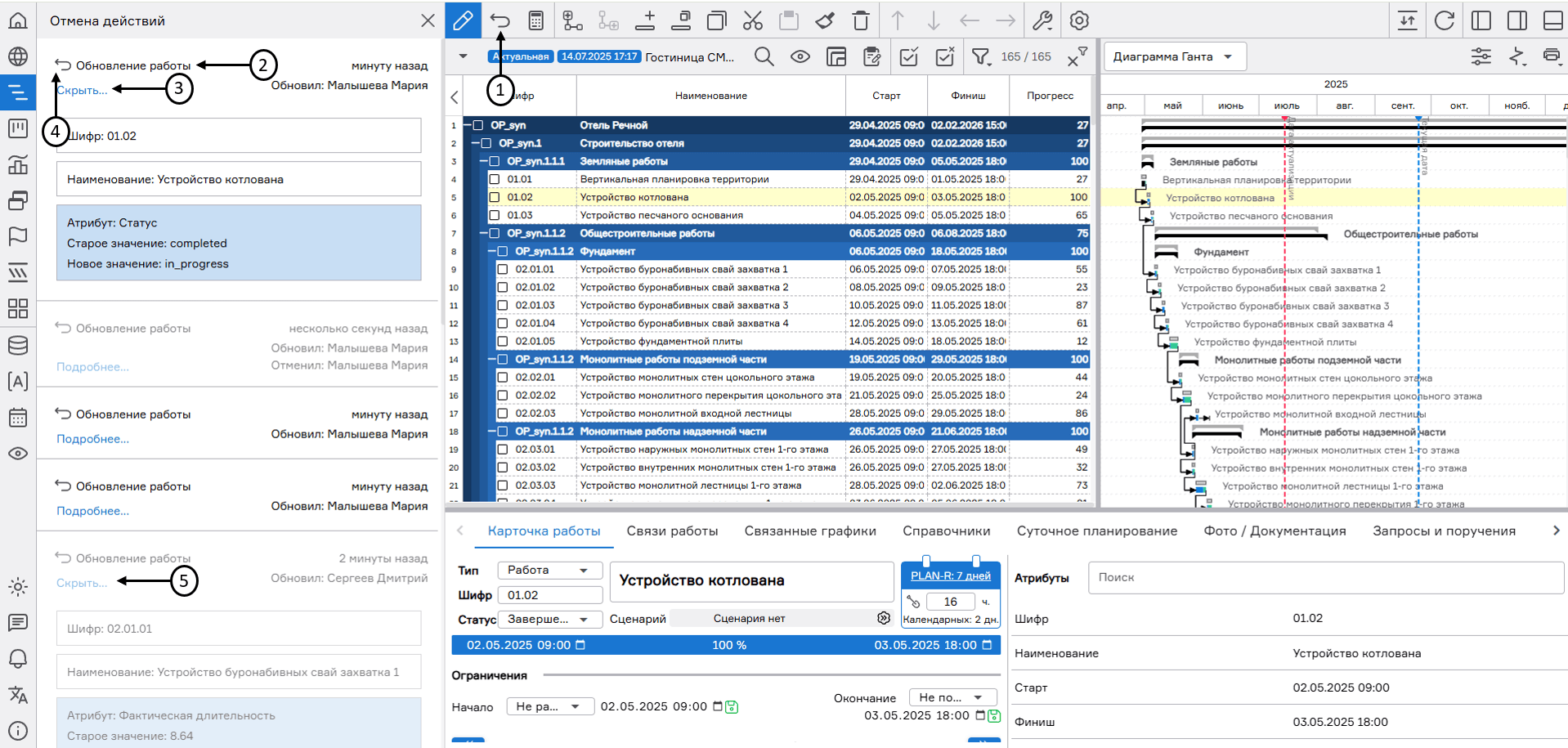

Для выполнения процедуры отмены последних действий необходимо на панели редактирования графика выбрать соответствующую кнопку (1), после чего слева откроется окно «Отмена действий», содержащее в себе перечень действий пользователя, выполненных с текущей версией графика (2). Отображение и скрытие более подробной информации выполняется при помощи кнопок «Подробнее…»/«Скрыть…» (3). Процедура отмены действия выполняется при помощи кнопки «Отменить действие» (4). Более светлую расцветку в окне содержит информация об изменениях версии графика, которые были выполнены другим пользователем (5).

Редактирование атрибутов работ и пакетов работ
