Система предусматривает ведение работ на графике в двух форматах:
Настройка отображения периода работ производиться через структуру проектов предприятия, необходимо выделить график и нажать на кнопку «Настройка узла».
В окне настройки узла на вкладке «Основные» представлена настройка «Режим отображения «ДНИ»».

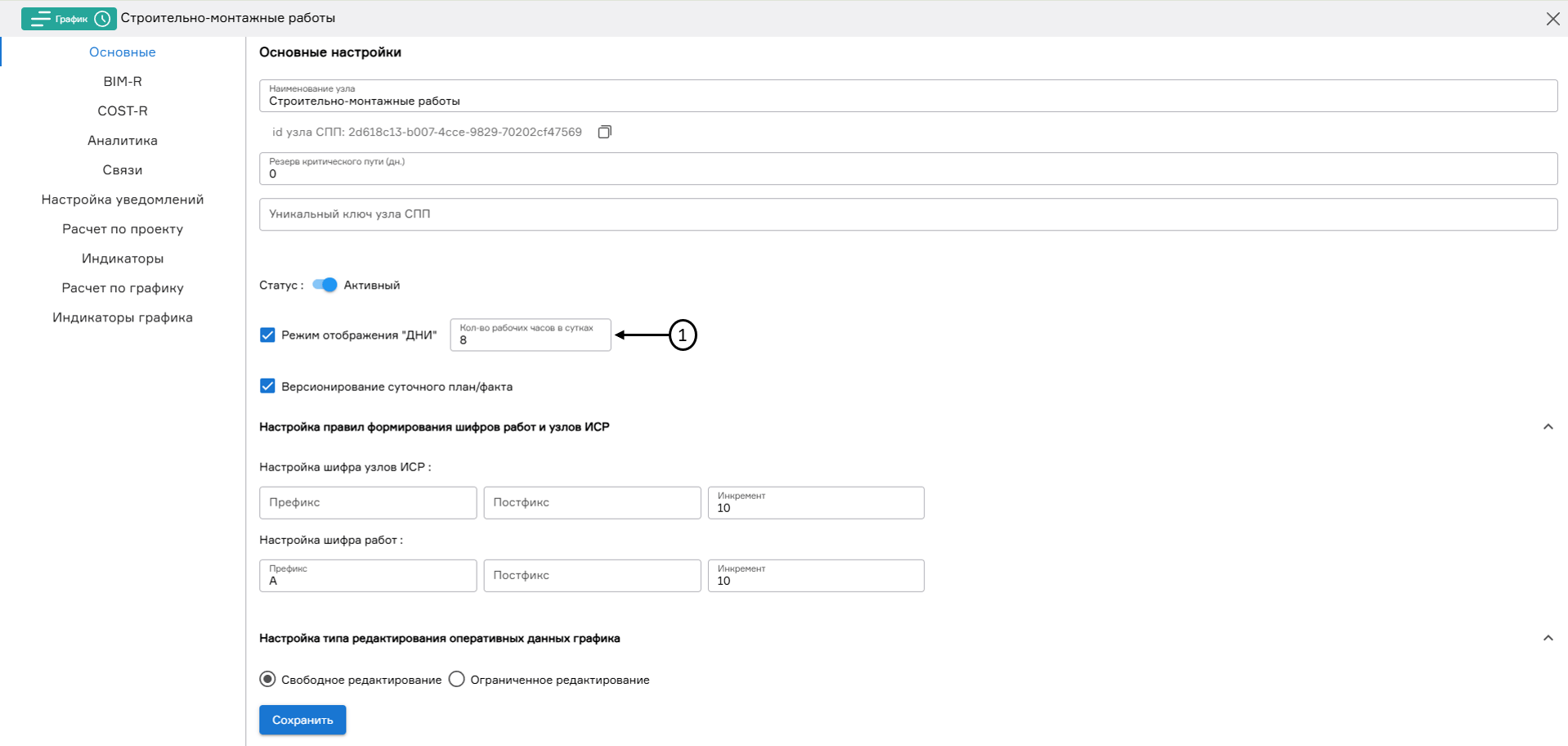

Настройка отображения периода работ
По умолчанию настройка «Режим отображения «ДНИ»» активирована чекбоксом, работы на графике отображаются в днях:

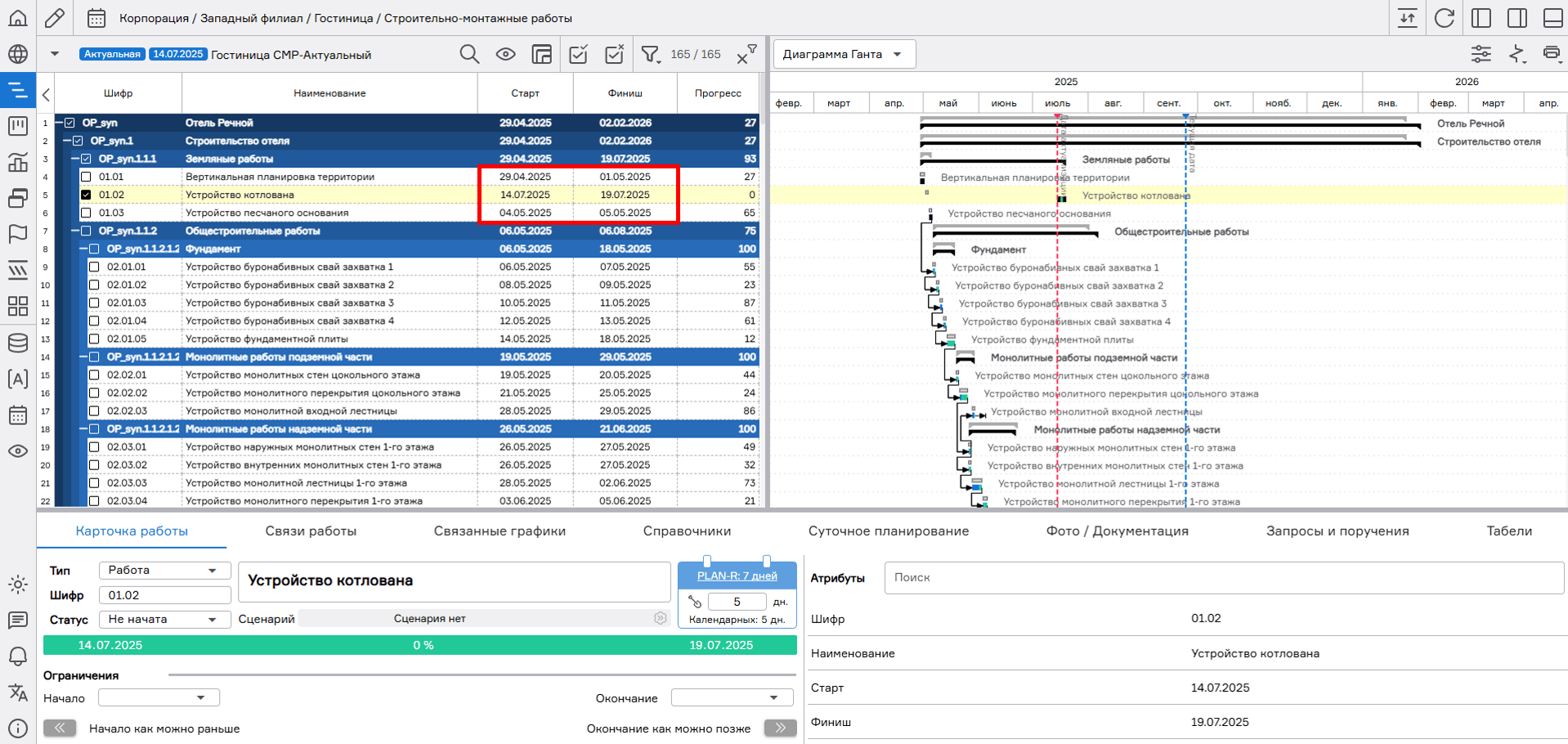

Отображение работ на графике в днях
Для отключения настройки «Режим отображения «ДНИ» необходимо снять активный чекбокс.
При неактивном чекбоксе работы на графике будут отображаться в формате даты с указанием времени:

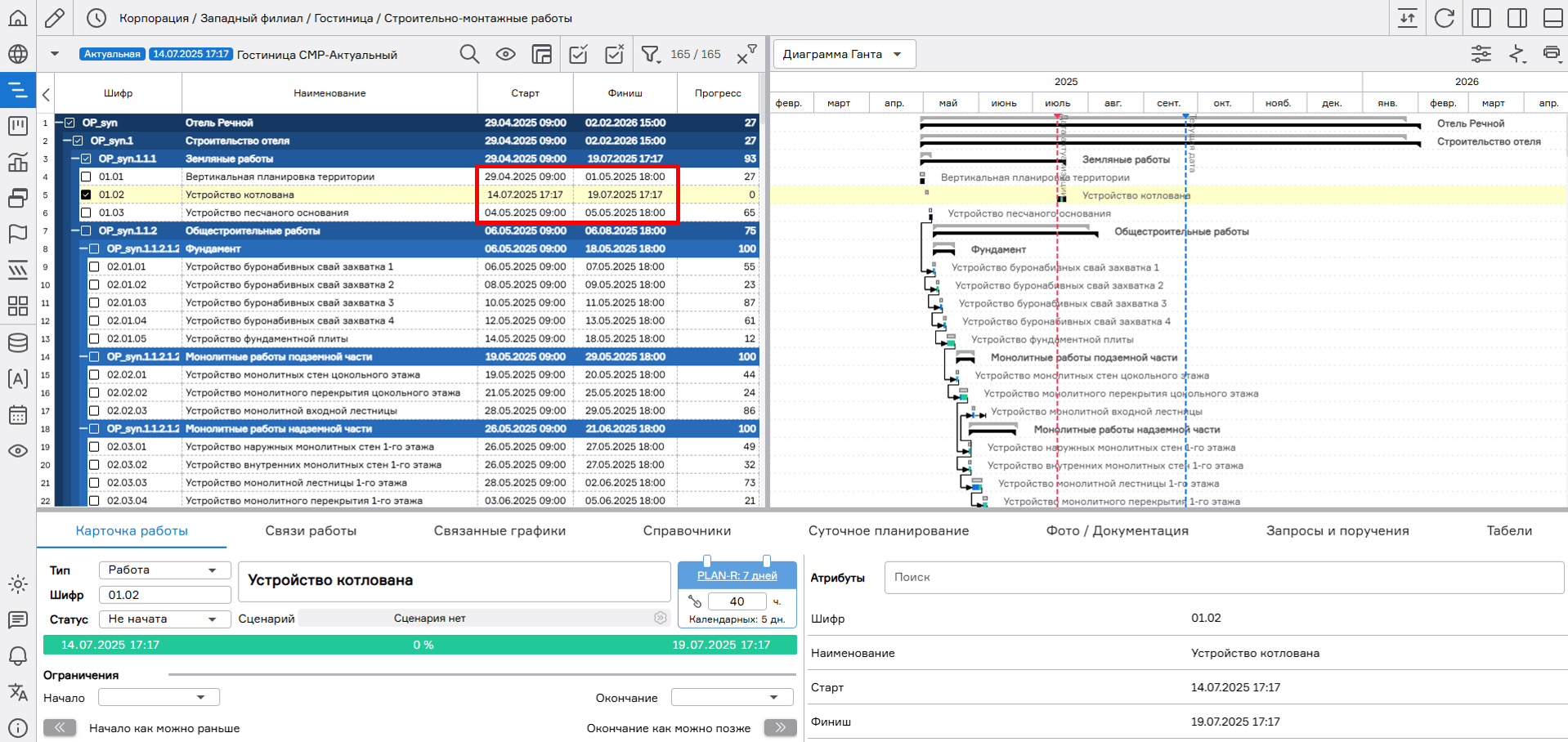

Отображение работ на графике в формате даты с указанием времени
В зависимости от выбора отображения периода работ на структуре проектов предприятия по выбранному графику будет отображаться символ:

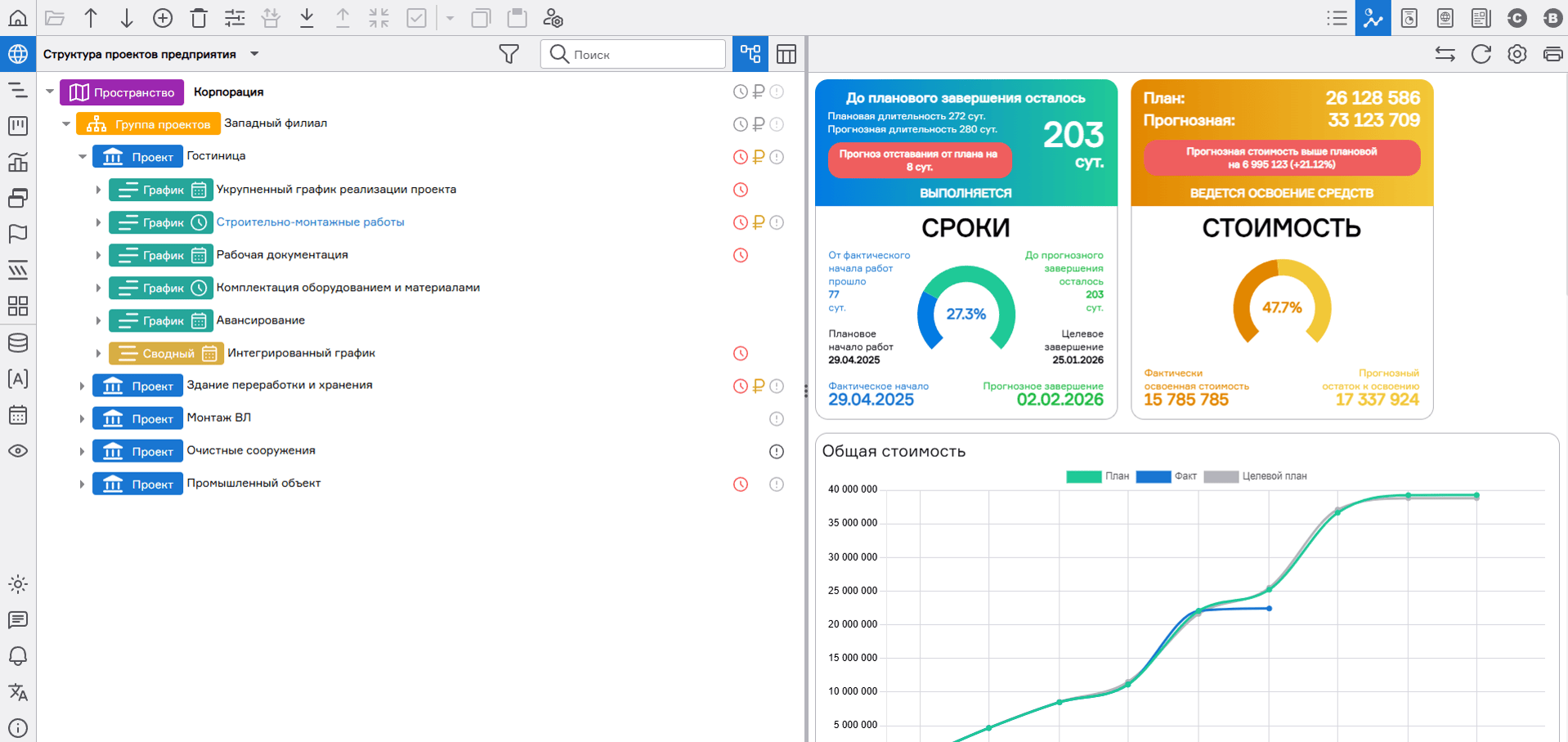

Отображение настройки на узлах "График" структуры проектов предприятия
Отображение времени на иерархической структуре работ зависит от установленной рабочей длительности работы, а также календаря, применяемого на работу.
При изменении времени атрибута «Старт» атрибут «Финиш» пересчитает время выполнения работы с учетом указанной рабочей длительности и установленного календаря на работу.
На диаграмме Ганта можно рассмотреть работу в часовом представлении, указанному на иерархической структуре работ.

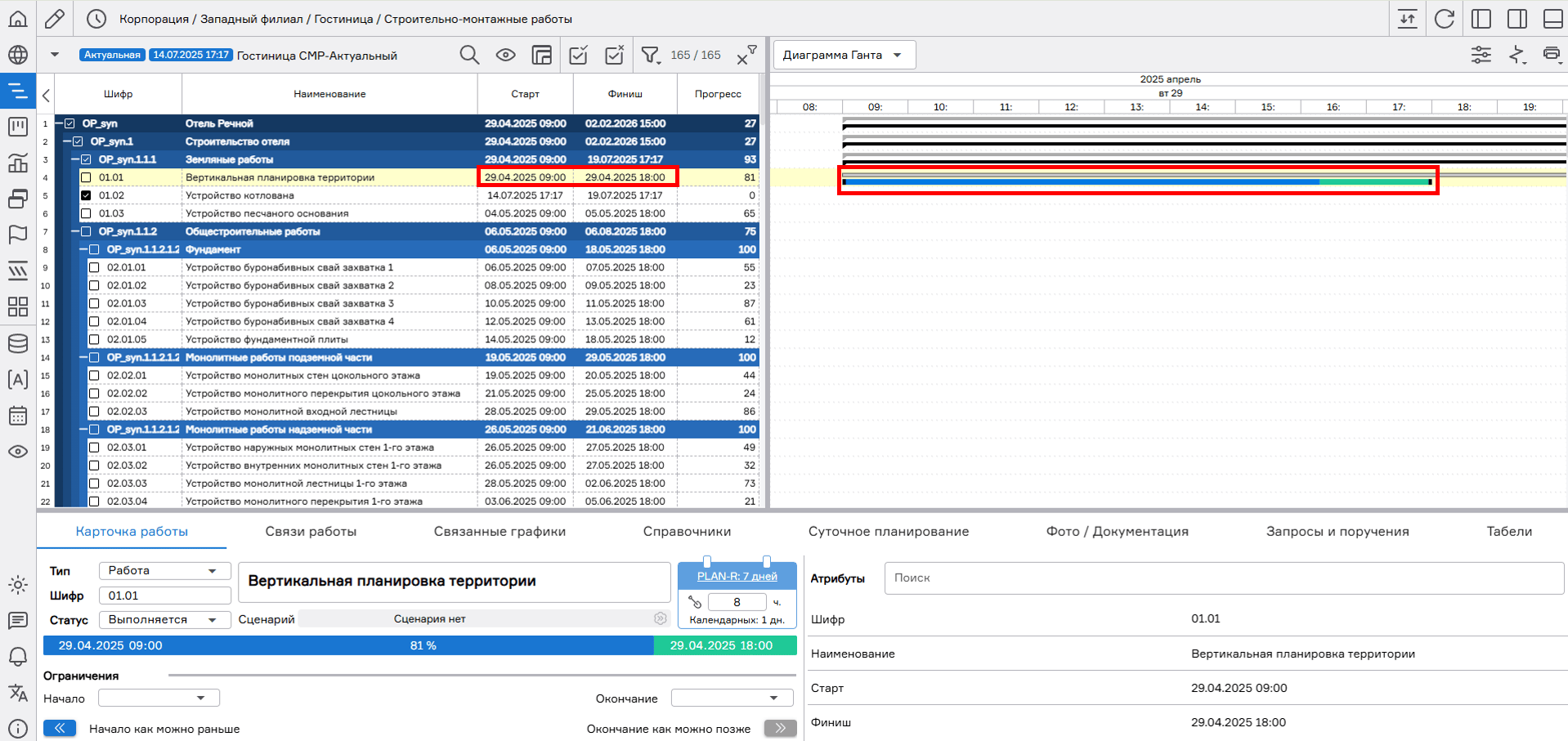

Просмотр настройки на графике работ
