ПЕЧАТЬ ГРАФИКА

В PLAN-R доступна печать графика в форматах PDF и XLSX.

Для печати графика в формате .pdf необходимо нажать на кнопку «Печать в PDF» (1). Откроется окно «Настройка печати», в котором доступно создание нового макета (2) печати графика. Активация чекбокса «Глобальный» (3) делает макет доступным для всех версий графика (актуальной, целевой и др.) и для всех пользователей пространства.

Доступны следующие настройки печати:

Выбор формата листа (4);
Добавление нового формата (5);
Выбор положения страницы (6);
Включение/отключение масштабирования времени на листе (7);
Выбор диапазона времени (8);
Настройка колонтитулов (9);
Переключение страниц (10).

Сохранение изменений в текущем макете выполняется нажатием на кнопку «Сохранить изменения» (11). При нажатии на кнопку «Сохранить как новый макет» (12) PLAN-R создаёт копию текущего макета. Перед сохранением макета необходимо указать его наименование (13). Предварительный просмотр печати графика открывается при нажатии на макет (14).

При нажатии на кнопку «Печать в PDF» (15) будет сформирован и сохранен на устройстве пользователя документ в формате PDF.

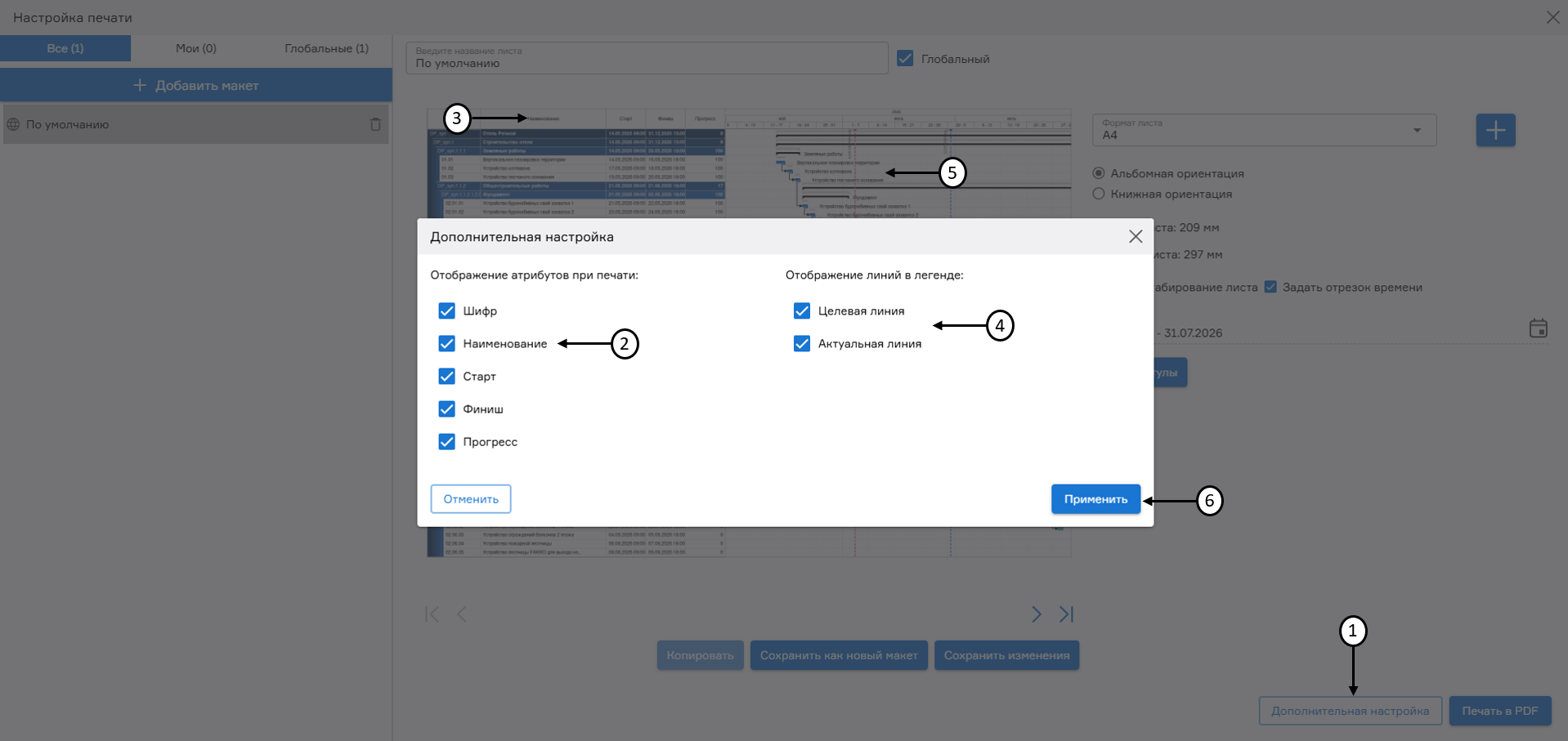

При нажатии на кнопку «Дополнительная настройка» (1) в открывшемся окне доступно гибкое управление содержимым печатной формы:

В блоке «Отображение атрибутов при печати» (2) с помощью чекбоксов можно выбрать атрибуты, которые необходимо выводить на печать (3). Порядок и состав атрибутов соответствуют текущему виду графика;
В блоке «Отображение линий в легенде» (4) с помощью чекбоксов можно выбрать линии диаграммы Ганта (5), которые должны попадать в легенду.

По окончанию выбора дополнительных настроек печатной формы необходимо нажать на кнопку «Применить» (6). При этом данные настройки применяются только в момент печати и не сохраняются в макете.

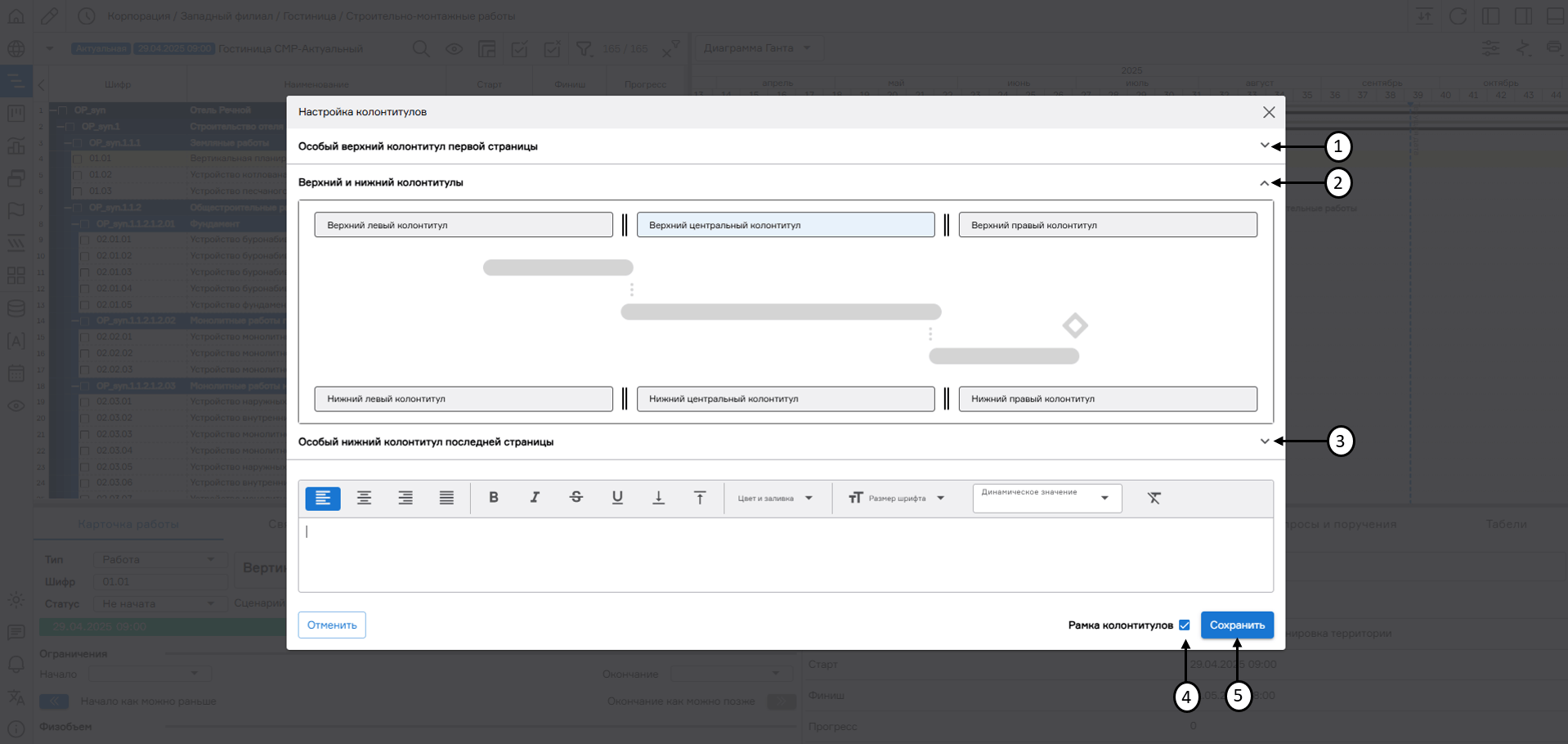

При переходе в настройку колонтитулов доступны настройки:

особого верхнего колонтитула первой страницы (1);
верхних и нижних колонтитулов всех страниц (2);
особого нижнего колонтитула последней страницы (3);
вывод легенды (4);
добавление рамки колонтитулов (5).

При добавлении легенды на печатную форму в выпадающем списке доступен выбор ее расположения (6), а также настройка состава отображаемых элементов в легенде (7).

Выбор колонтитула (8) активирует поле для редактирования текста (9) – работа с ним аналогична редактированию паспорта узла структуры проектов предприятия (см. п. 3.11 «Паспорт узла структуры проектов предприятия»). Также в колонтитулы можно добавить динамические атрибуты (10), например, вывести номер страницы в нижний правый колонтитул для всех листов (11) или добавить атрибуты проекта, графика и версии (12). Для сохранения настроек колонтитулов необходимо нажать на кнопку «Сохранить» (13).

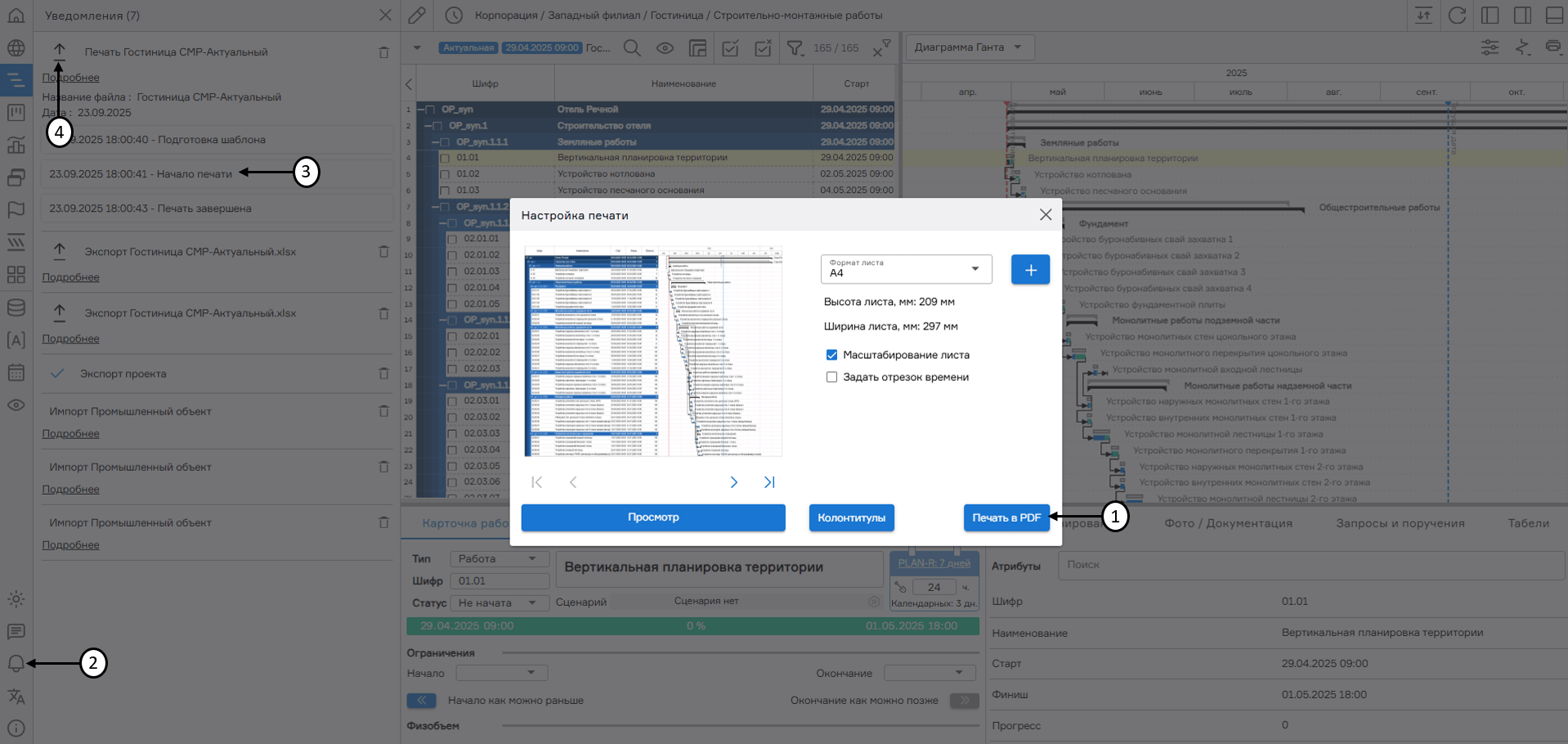

После нажатия на кнопку «Печать в PDF» файл скачивается в фоновом режиме. Ход выполнения печати (1) отображается в разделе «Уведомления» (2). Также из раздела «Уведомления» можно повторно напечатать график (3).

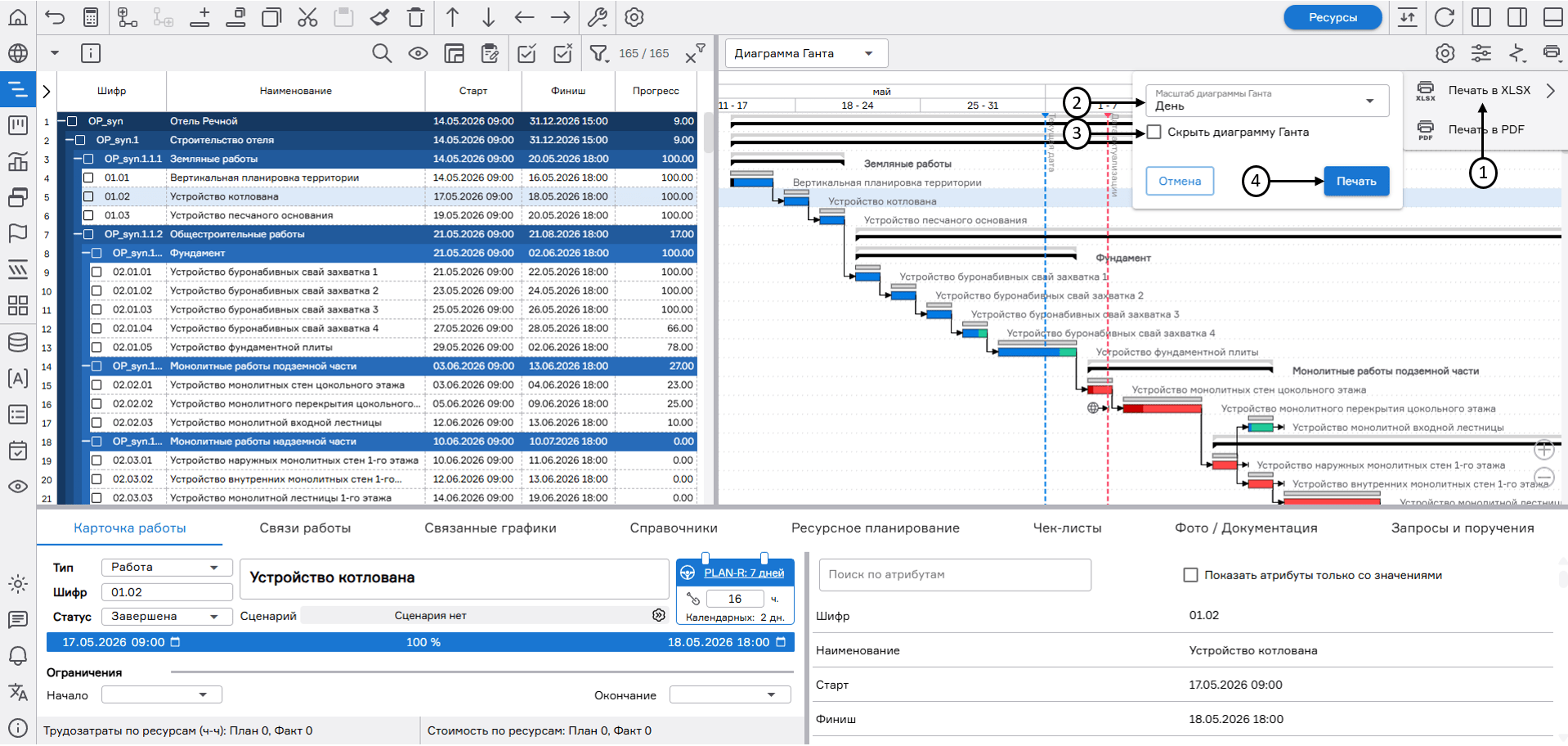

Для печати графика в формате .xlsx необходимо нажать на кнопку «Печать в XLSX» (1). В открывшемся окне доступна настройка масштаба диаграммы Ганта (2). По умолчанию в печать включаются иерархическая структура работ и диаграмма Ганта. Если нужно исключить диаграмму из печати, необходимо активировать чекбокс «Скрыть диаграмму Ганта» (3). После выбора параметров необходимо нажать на кнопку «Печать» (4).
