СТРУКТУРА ГРАФИКА ВЫСОКОДЕТАЛЬНОГО ПЛАНИРОВАНИЯ

График высокодетального планирования работ содержит в себе следующие данные:

  • тип (1) – распределяемый элемент суточного планирования;
  • наименование (2) - соответствует наименованию работы детального графика;
  • план (3) - общая величина планового физического объема работы, соответствует значению атрибута работы «План»;
  • факт (4) - общая величина фактически выполненного физического объем работы, вычисляемое значение: сумма фактических значений на временной шкале;
  • остаток (5) (разность между плановым и фактическим физическим объемом работы, вычисляемое значение);
  • НРП - нераспределенный план (5) (разность между общим плановым значением физобъема, указанным в графике, и суммой распределенных значений на временной шкале);
  • долг (7) - вычисляемое значение;
  • область планирования и ввода данных по физическим объемам и трудозатратам в разрезе недели/месяца, доступная к редактированию при двойном клике левой кнопкой мыши (8), предусматривает ввод нецелых значений через точку или запятую. В независимости от поставленного знака, система будет отображать знак разделения нецелых чисел в виде точки.

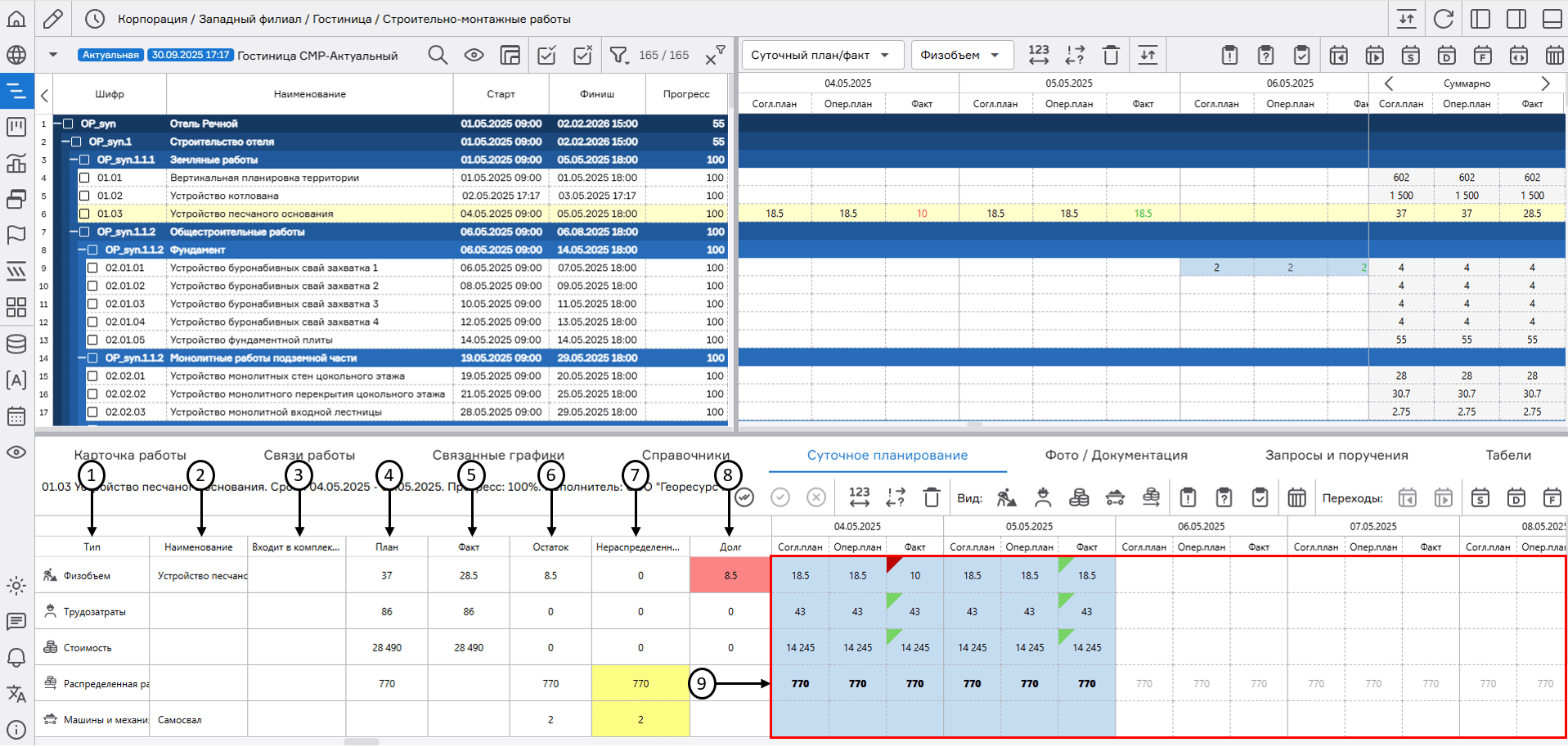

register imageСтруктура высокодетального графика

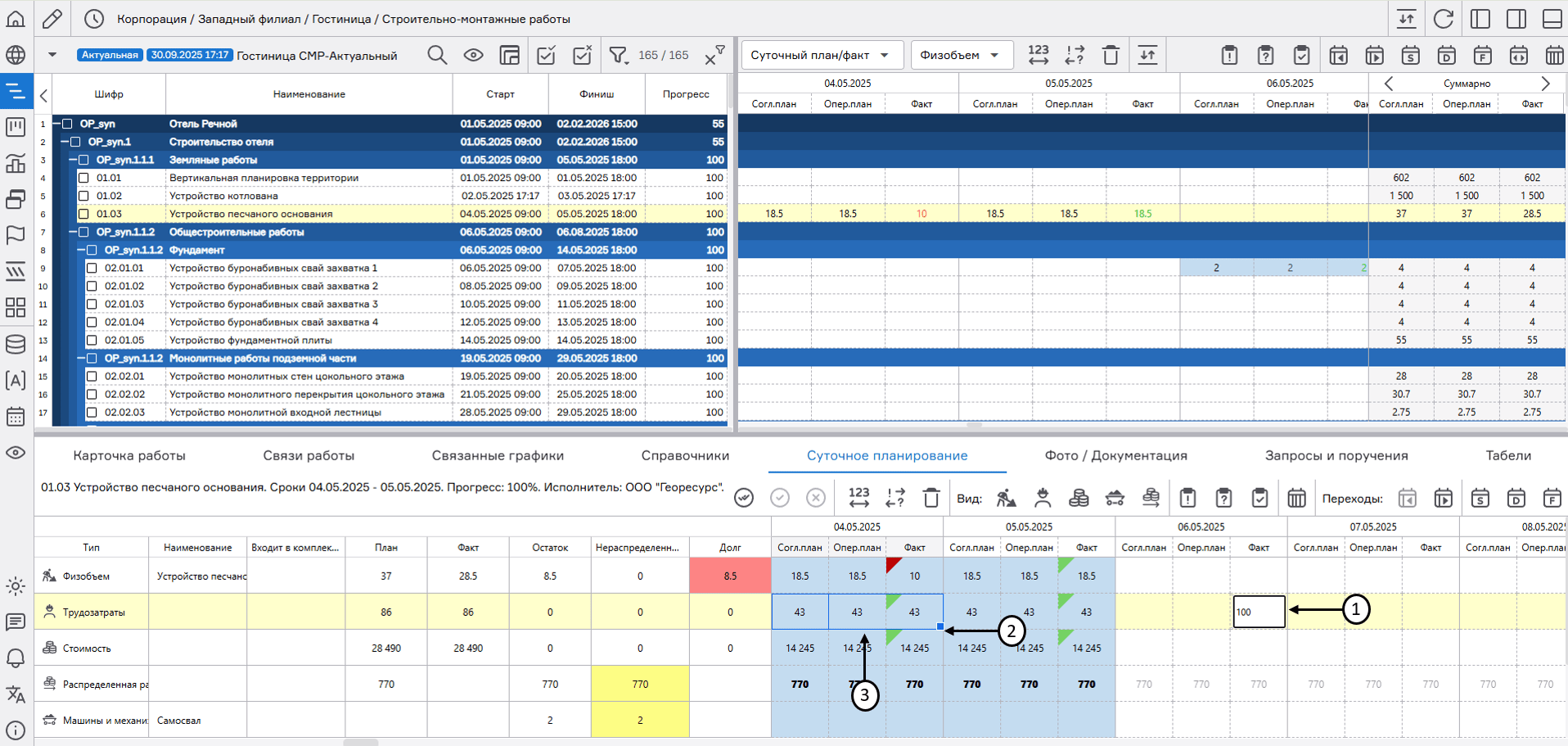

При выделении работы левой кнопкой мыши она отображается в блоке высокодетального планирование независимо от сроков работы и выбранного временного периода на временной шкале.
