КОНТРОЛЬ И НАЗНАЧЕНИЕ РЕСУРСОВ

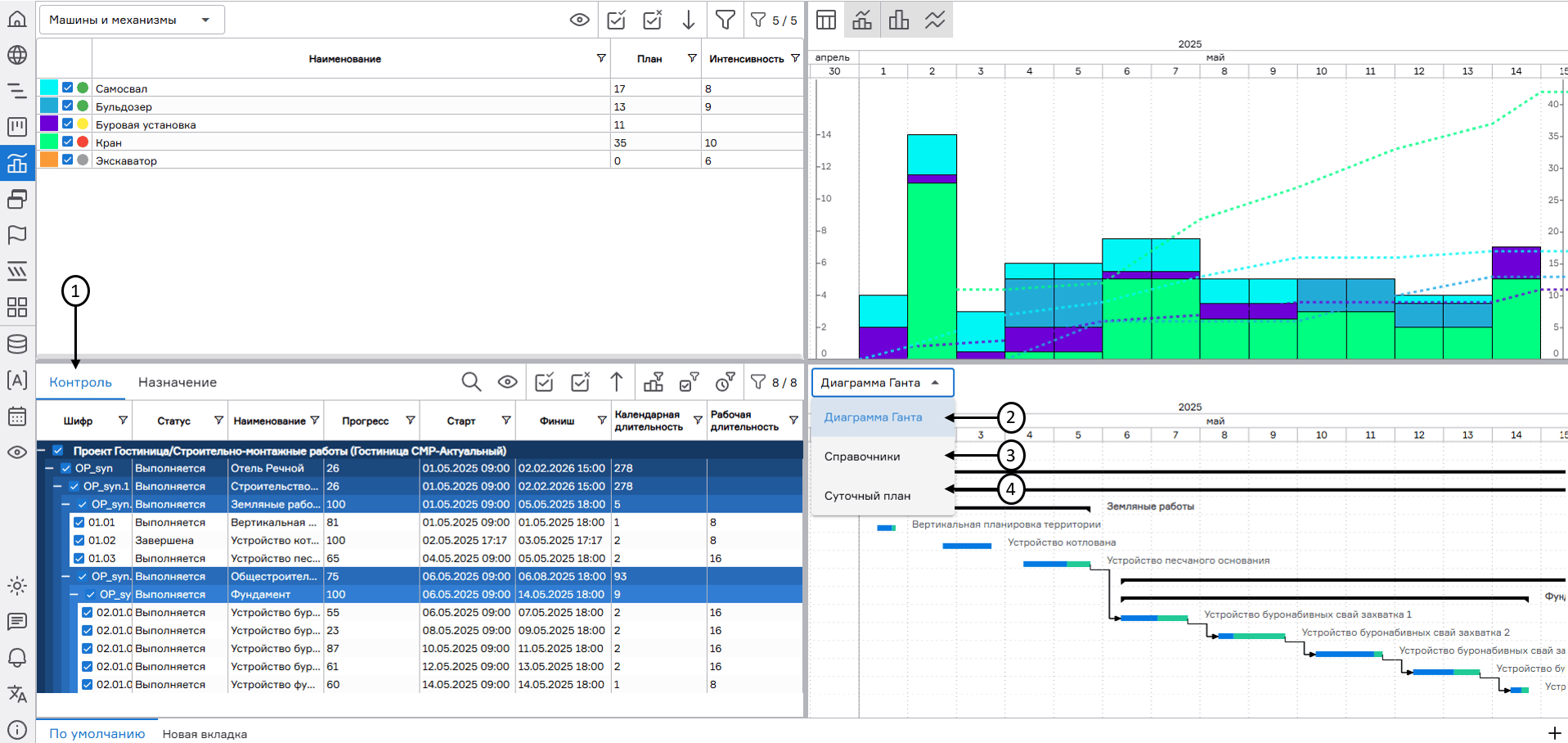

Таблица с иерархической структурой работ состоит из двух вкладок – «Контроль» и «Назначение». На вкладке «Контроль» (1) отображаются все работы графиков, на которые назначались записи из ресурсного справочника, выбранного при создании вкладки. При выборе этого режима в правой части интерфейса можно открыть окно с диаграммой Ганта (2), назначениями справочника на работы (3) или суточным распределением ресурса (4).

register imageВкладка «Контроль»

На панели инструментов на вкладке «Контроль» есть:

  • Поиск работы (1);
  • Настройка вида графиков (2);
  • Установка всех чекбоксы на работах графиков (3);
  • Снятие всех чекбоксы с работ графиков (4);
  • «Отметить ресурсы по задачам» (5) – с помощью этой кнопки можно отметить чекбоксами ресурсы из таблицы ресурсов, использованные на работах, которые отмечены чекбоксами в иерархической структуре работ;
  • «Фильтр по выбранному столбцу диаграммы» (6) – с помощью этой кнопки можно увидеть, на какие работы назначен конкретный ресурс за определенную дату. Чтобы фильтр сработал, необходимо выбрать нужный столбец в диаграмме ресурсов и щелкнуть по нему;
  • «Показать только выделенное» (7) – с помощью этой кнопки можно отобразить работы, выделенные чекбоксами;
  • «Фильтр по % выполнения» (8) – с помощью этой кнопки можно отфильтровать работы по статусу выполнения.

register imageПанель инструментов на вкладке «Контроль»

Если открыта вкладка «Контроль», то в правой части можно открыть:

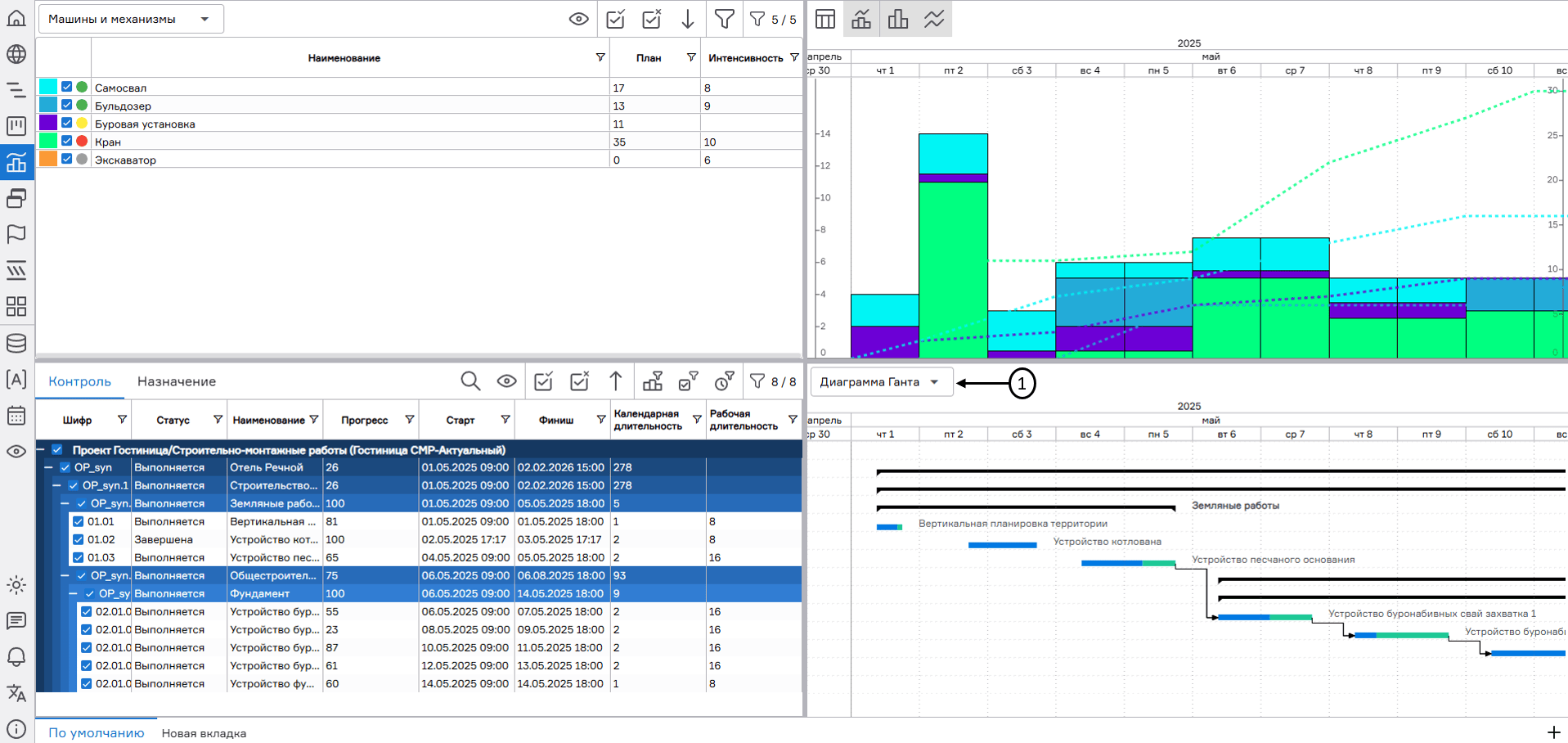

  1. «Диаграмма Ганта» (1). На диаграмме Ганта отображаются работы и их зависимости. Работы раскрашиваются в зависимости от % выполнения. Диаграмма в этом разделе ничем не отличается от диаграммы Ганта в разделе «Графики». При масштабировании диаграммы Ганта масштабируется и диаграмма с ресурсами.

register imageОкно «Диаграмма Ганта» в разделе «Ресурсы»

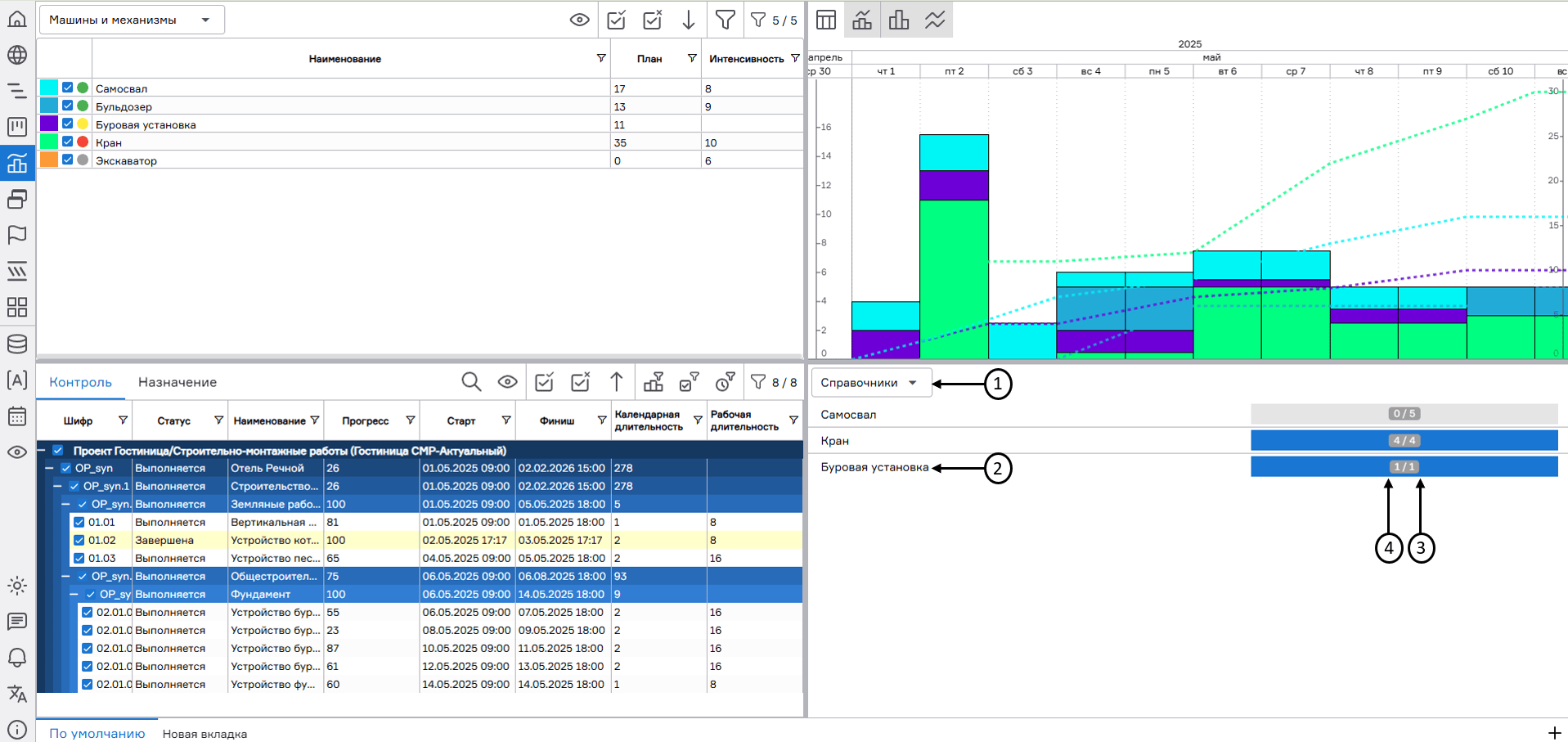

  1. «Справочники» (1). На этой вкладке отображаются назначенные на выбранную работу ресурсы (2), а также общий назначенный план (3) и сумма согласованного плана из суточного планирования (4).

register imageОкно «Справочники» в разделе «Ресурсы»

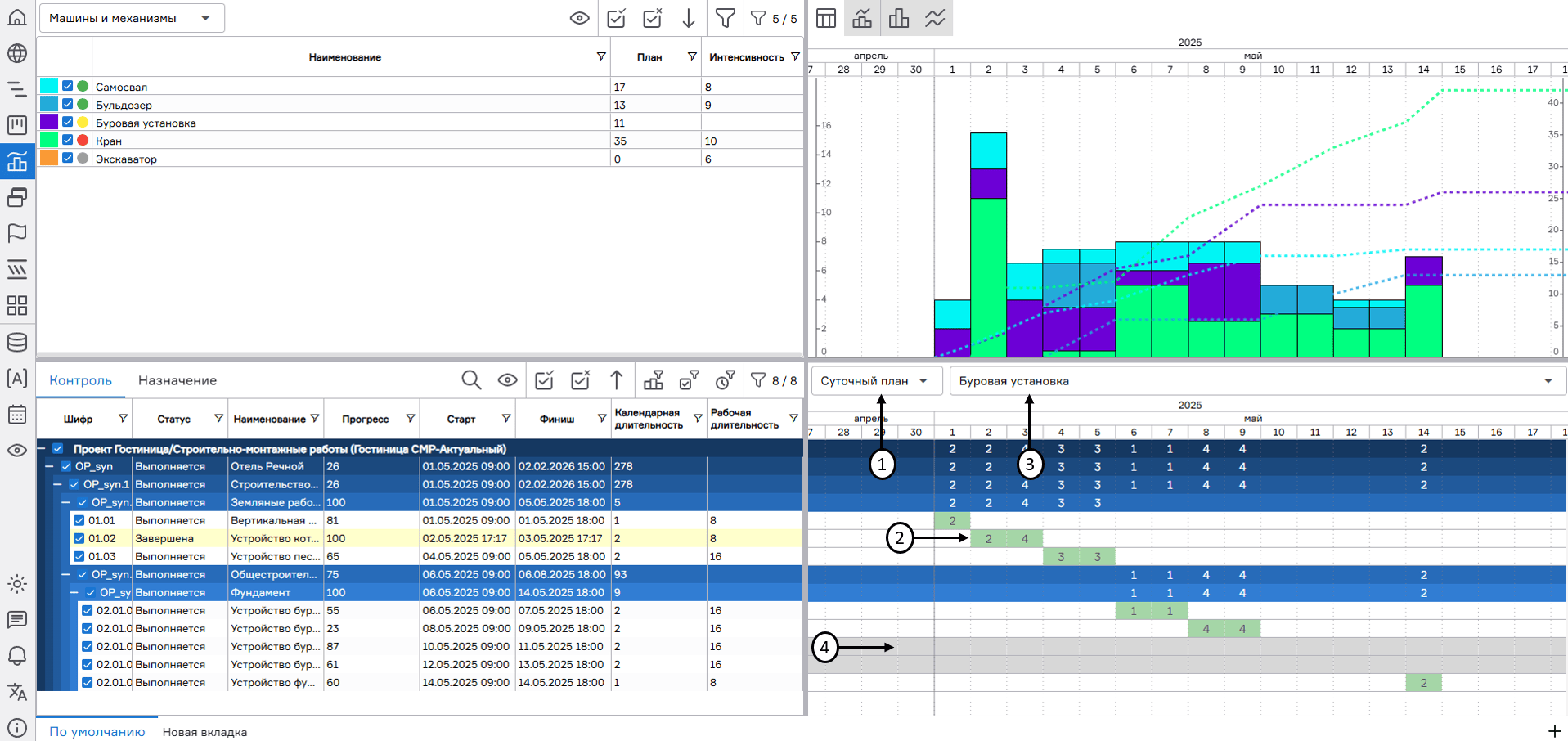

  1. «Суточный план/факт» (1). На этой вкладке отображается суточное распределение (2) по выбранному ресурсу (3) на работах. Если на работу назначен ресурс, то длительность работы закрашивается зеленым цветом в таблице (2). Если на работу не назначен ресурс – строка серая (4). Суточные значения суммируются на узле. Временная шкала в «Суточном план/факте» изменяется вместе со шкалой диаграммы ресурсов.

register imageОкно «Суточный план/факт» в разделе «Ресурсы»

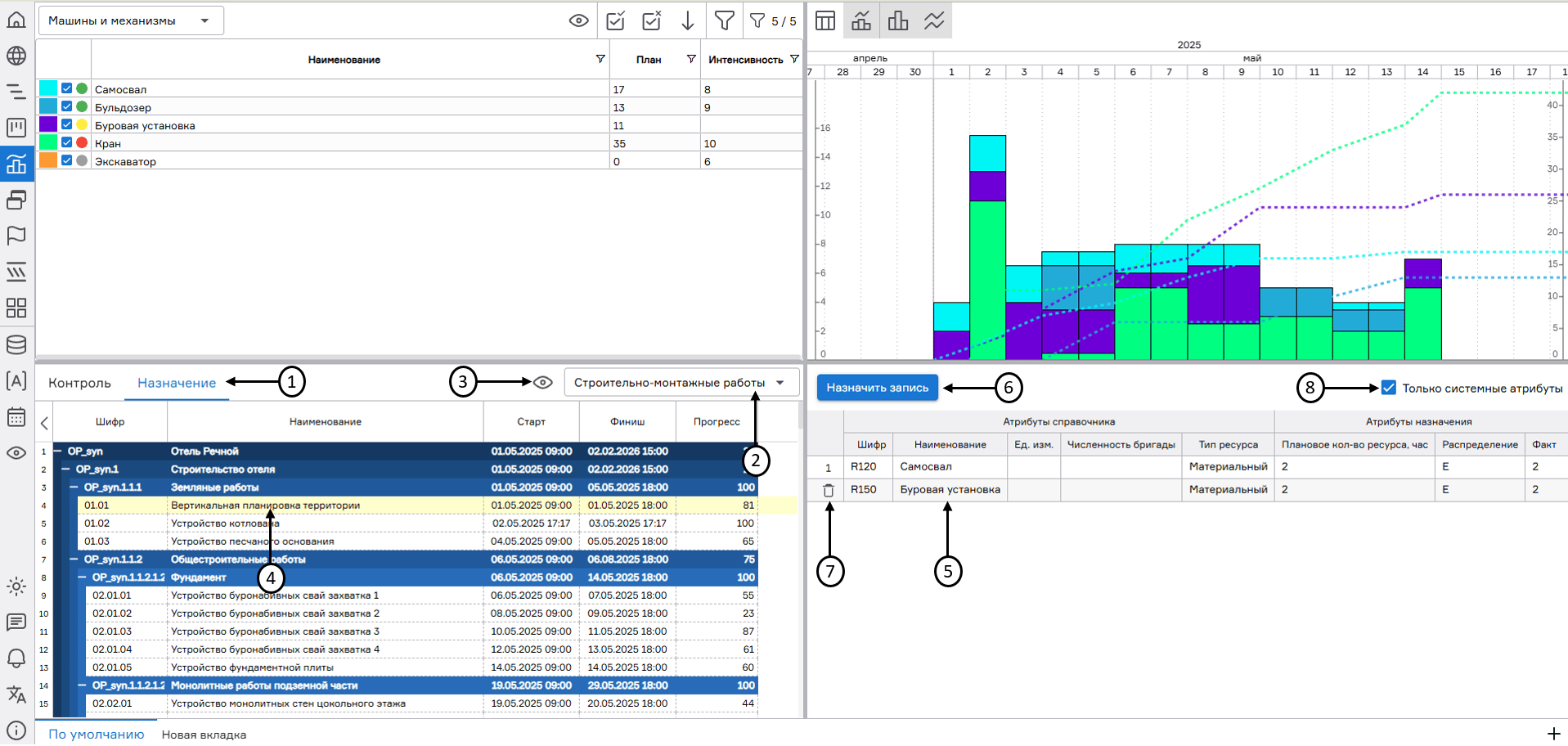

На вкладке «Назначение» (1) можно назначить или отредактировать назначение ресурса у работы. Эта вкладка идентична вкладке «Справочники» в разделе «График». Подробнее о работе с вкладкой «Справочники» в разделе график можно прочитать в разделе Назначение строк справочников на работы графика.

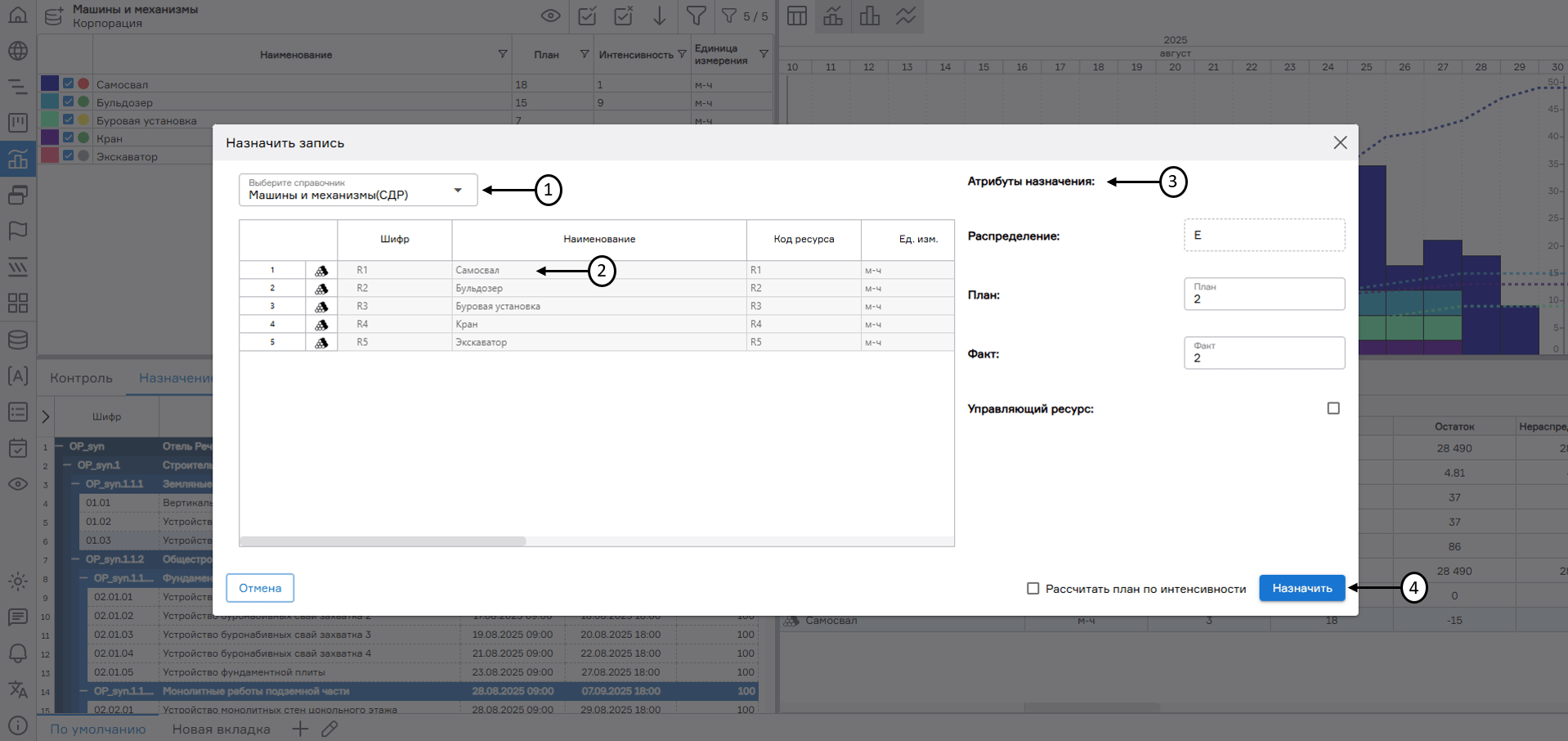

Чтобы назначить запись из ресурсного справочника на работу, необходимо выбрать график (2), настроить вид отображения графика и добавить/убрать атрибуты по необходимости (3), выбрать работу (4), просмотреть список назначенных ресурсов по работе в правой части интерфейса (5) и назначить новый ресурс, нажав на кнопку «Назначить запись» (6). Атрибуты назначения у работы можно обновить вручную на этой вкладке, щелкнув по значению этого атрибута в таблице. Также назначенный ресурс можно удалить, для этого необходимо нажать на кнопку «Удалить» (7) рядом с наименованием ресурса. Вид вкладки назначений можно скорректировать и отобразить только системные атрибуты справочника (8).

register imageВкладка «Назначение»
