ИНДИКАТОРЫ ПО ГРАФИКУ

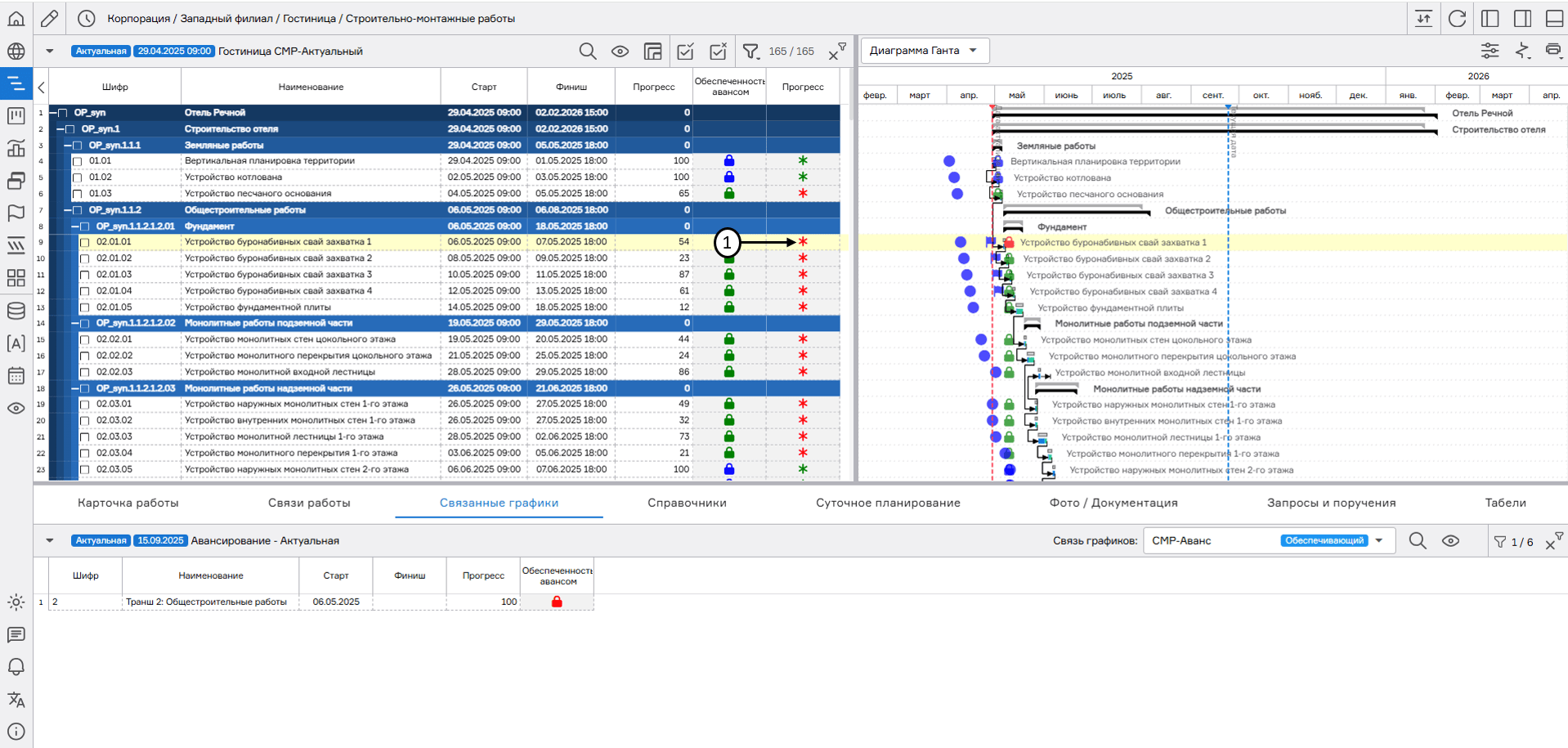

Индикаторы по графику (1) формируются внутри одного графика с использованием атрибутов его работ (либо пользовательских значений) и правил индикации. Такие индикаторы не отображаются на диаграмме Ганта, но отображаются в качестве атрибутов работ графика, открытого как в качестве основного, так и обеспечивающего графика.

register imageИндикаторы по графику

Настройка индикаторов по графику

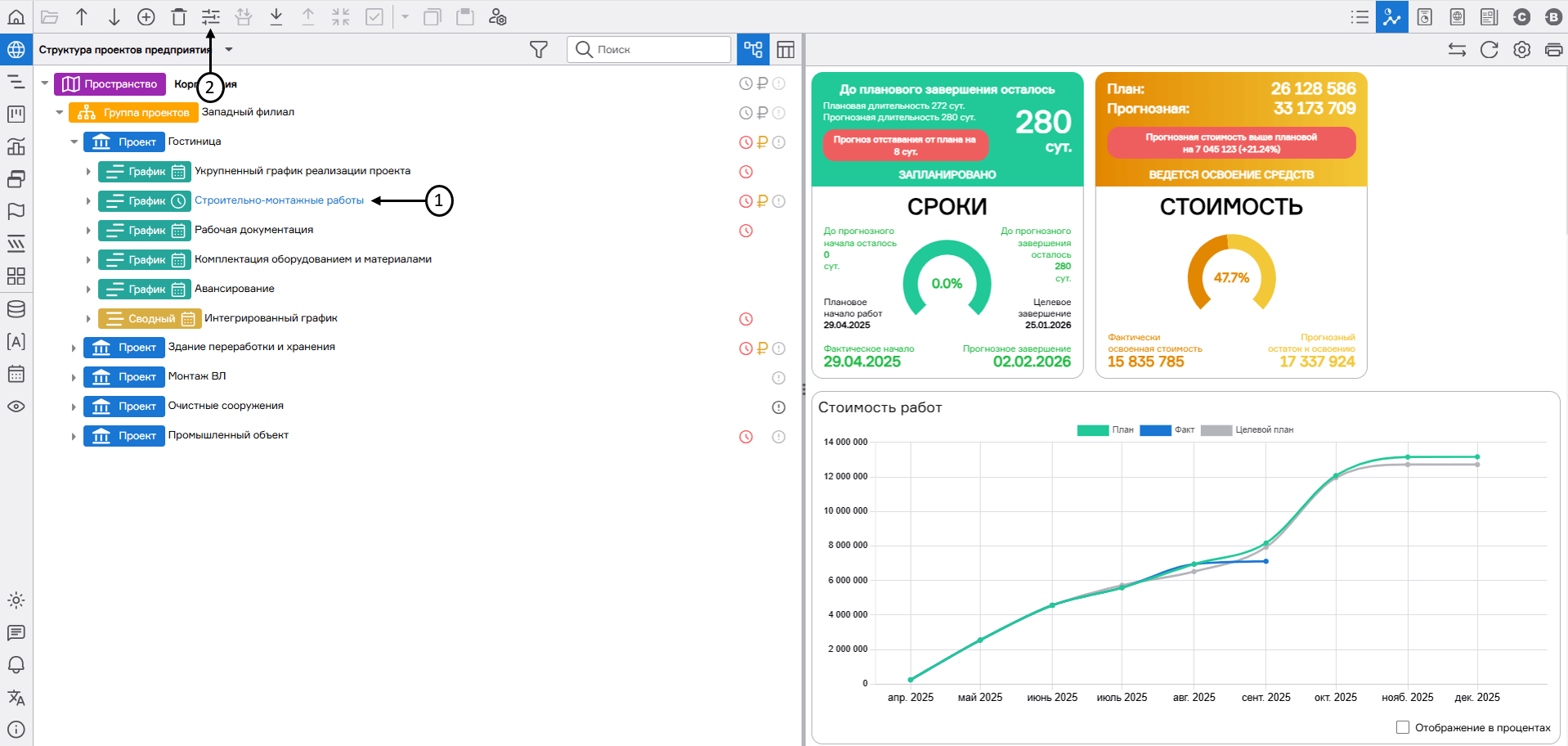

Для открытия меню настройки индикаторов по проекту необходимо выделить узел структуры проектов предприятия с типом «График» и нажать на кнопку «Настройки узла» на панели настройки предприятия.

register imageПереход в меню настройки графика

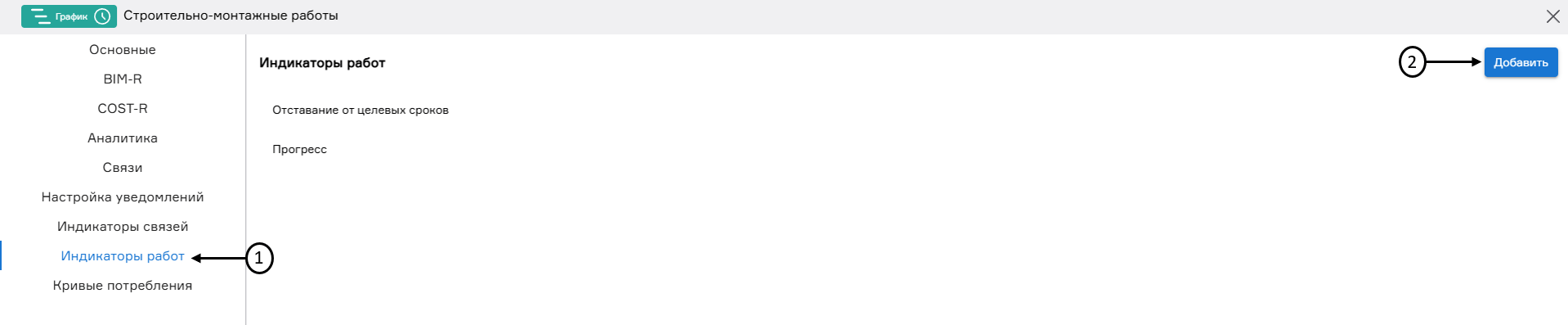

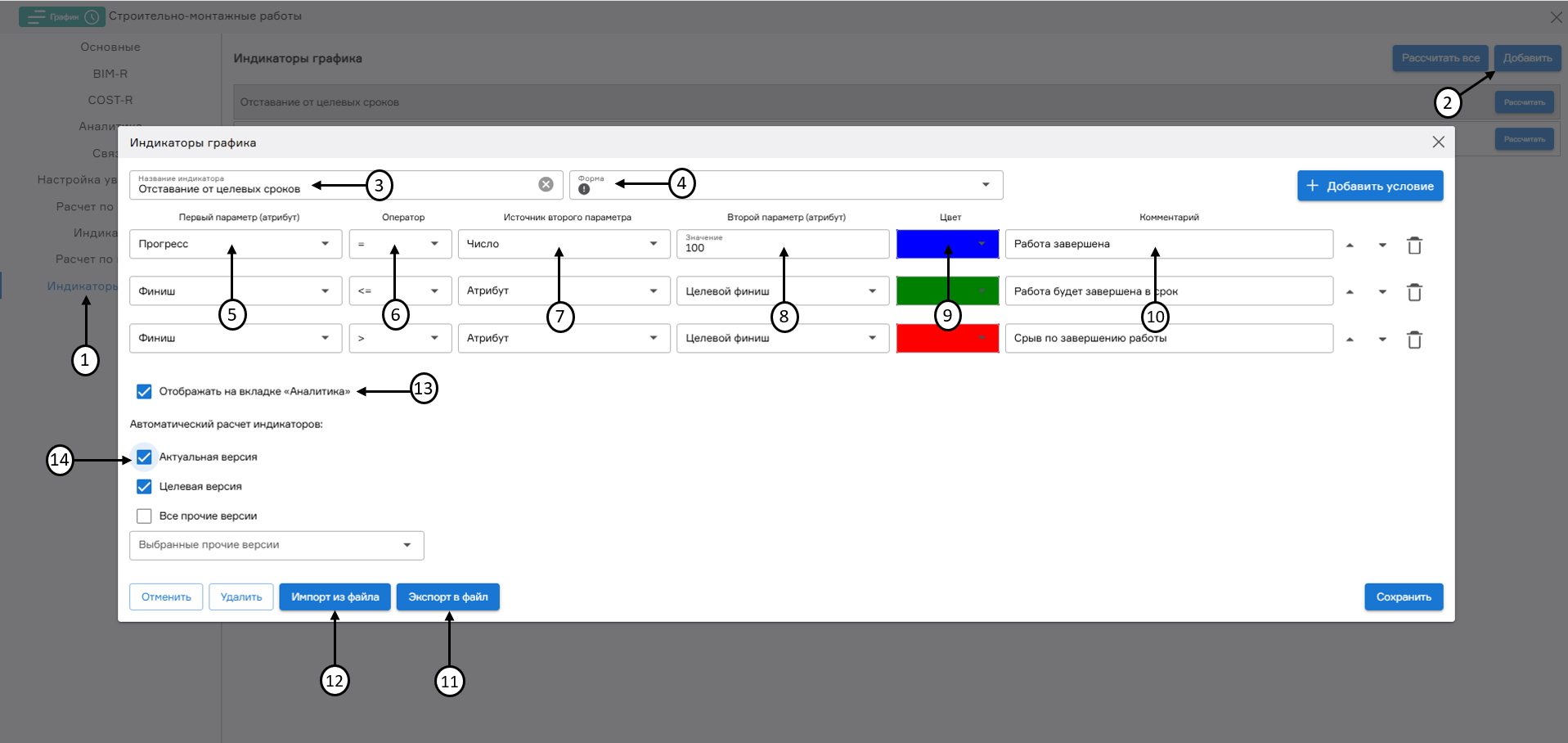

В открывшемся окне необходимо перейти в раздел «Индикаторы графика» (1). Создание нового индикатора осуществляется по нажатию кнопки «Добавить» (2).

Для настройки индикатора необходимо ввести следующие параметры:

  • наименование индикатора (3);
  • форма индикатора (из выпадающего списка возможных форм индикаторов) (4);
  • условия цветового индицирования.

Настройка условий цветового индицирования состоит из следующих элементов:

  • первый параметр (атрибут) логического выражения из данного графика (5);
  • оператор (из выпадающего списка возможных логических операторов) (6);
  • источник второго параметра (из выпадающего списка возможных параметров) (7);
  • второй параметр (атрибут) логического выражения (8) (При необходимости);
  • цвет индикатора, соответствующий выполнению данного условия (9).

В качестве второго параметра логического выражения условия цветового индицирования может выступать:

  • один из атрибутов работ данного графика;
  • дата актуализации графика;
  • число;
  • пользовательская дата;
  • пустое значение.

Проверка на выполнение условий индицирования происходит «сверху-вниз», при выполнении одного из условий проверка на следующие условия не проводится. Для изменения порядка проверки условий необходимо воспользоваться кнопками перемещения справа от каждого условия (10). Копирование настроек индикатора реализовано в виде экспорта/импорта данных в файл. Для того, чтобы экспортировать настройки индикатора необходимо в соответствующем окне нажать на кнопку «Экспорт в файл» (11). Вставка ранее выгруженных настроек индикатора осуществляется благодаря нажатию на кнопку «Импорт из файла» (12) и загрузки в нее соответствующего файла, содержащего данные о настройках.

Для отображения настроенных графиков по умолчанию установлен чекбокс "Отображать на вкладке "Аналитика"" (13). При снятии чекбокса индикаторы не отображаются на вкладке "Аналитика" при выделении узла типа "График".

Также в Системе предусмотрена возможность выбора версий графика, для которых будет рассчитываться настраиваемый индикатор, с помощью чекбоксов (14):

  • для актуальной версии графика;
  • для целевой версии графика;
  • для одной или нескольких прочий версий графика.

После завершения настройки фильтров индикатор сохранится в Системе.

register imageНастройка индикатора по графику

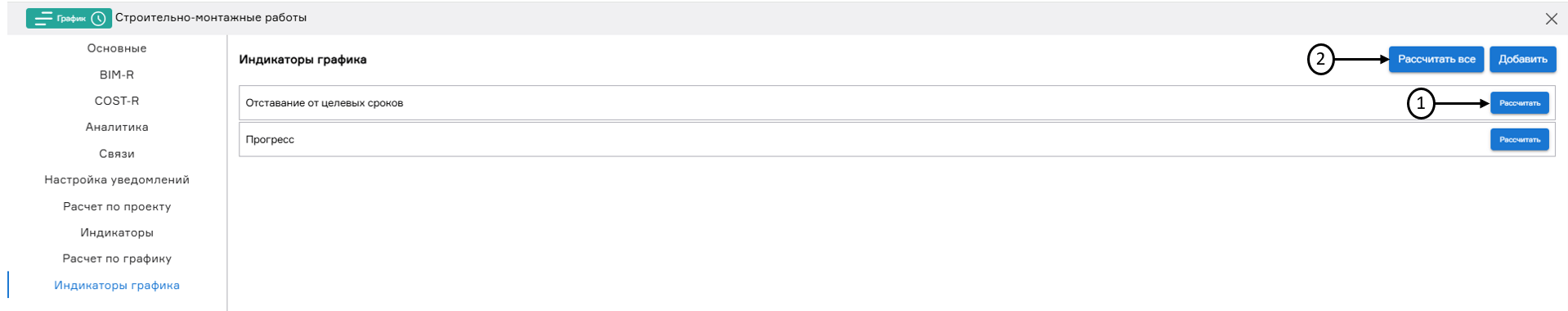

Для расчета индикатора необходимо нажать на кнопку «Рассчитать» (1). В случае, если все необходимые поля настройки были заполнены, а правила индицирования составлены корректно, отобразится надпись «Рассчитан», в противном случае – «Не валидный», что означает необходимость корректировки настройки из-за наличия ошибок.

register imageРасчет индикатора по графику

Отображение индикаторов по графику

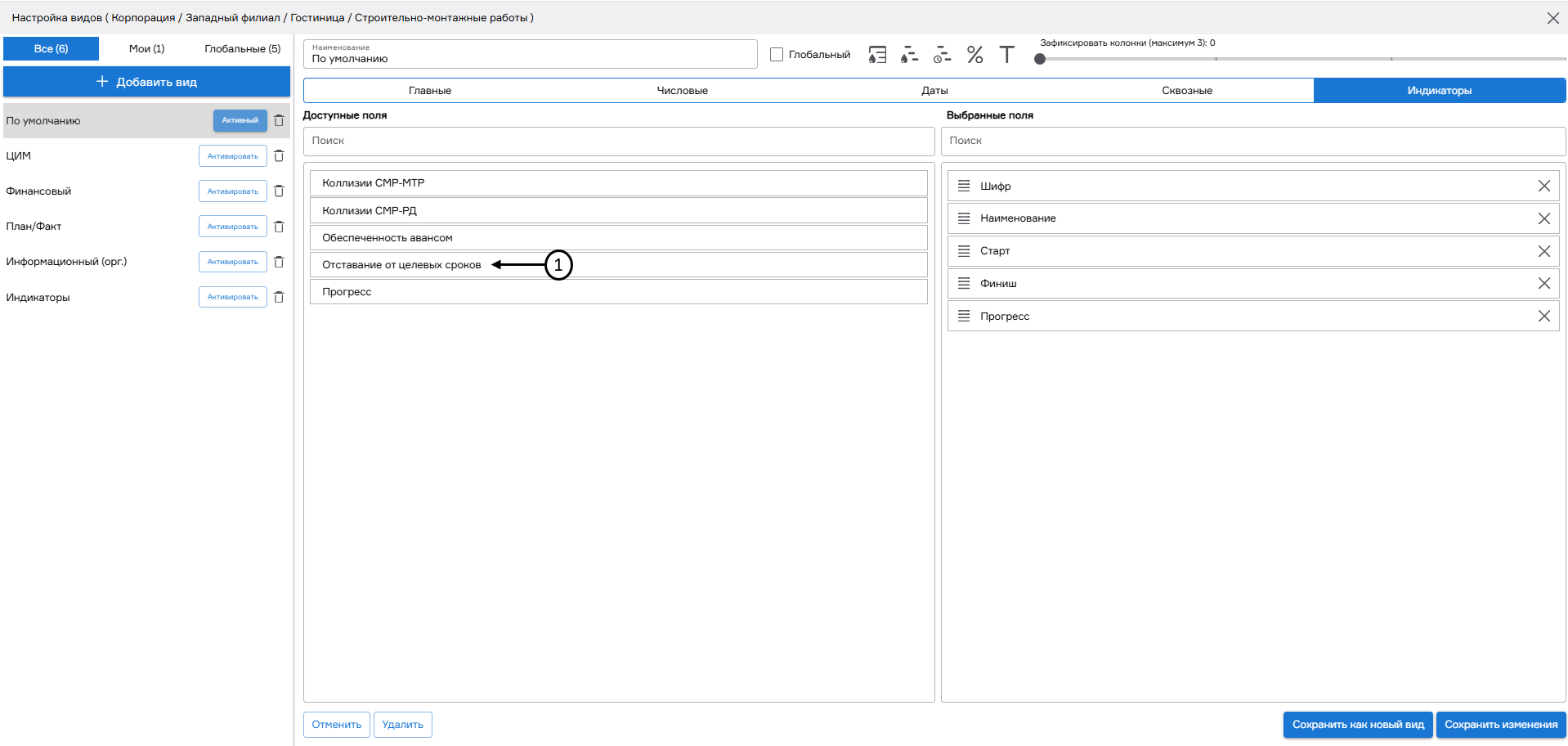

Настроенные индикаторы по графику не могут быть отображены на диаграмме Ганта, однако доступны для отображения на работах основного и обеспечивающего графиков. После завершения расчета индикатор (1) будет доступен для вывода на экран в меню настройки видов в разделе «Индикаторы».

register imageОтображение индикаторов по графику
