ИНДИКАТОРЫ ПО ПРОЕКТУ

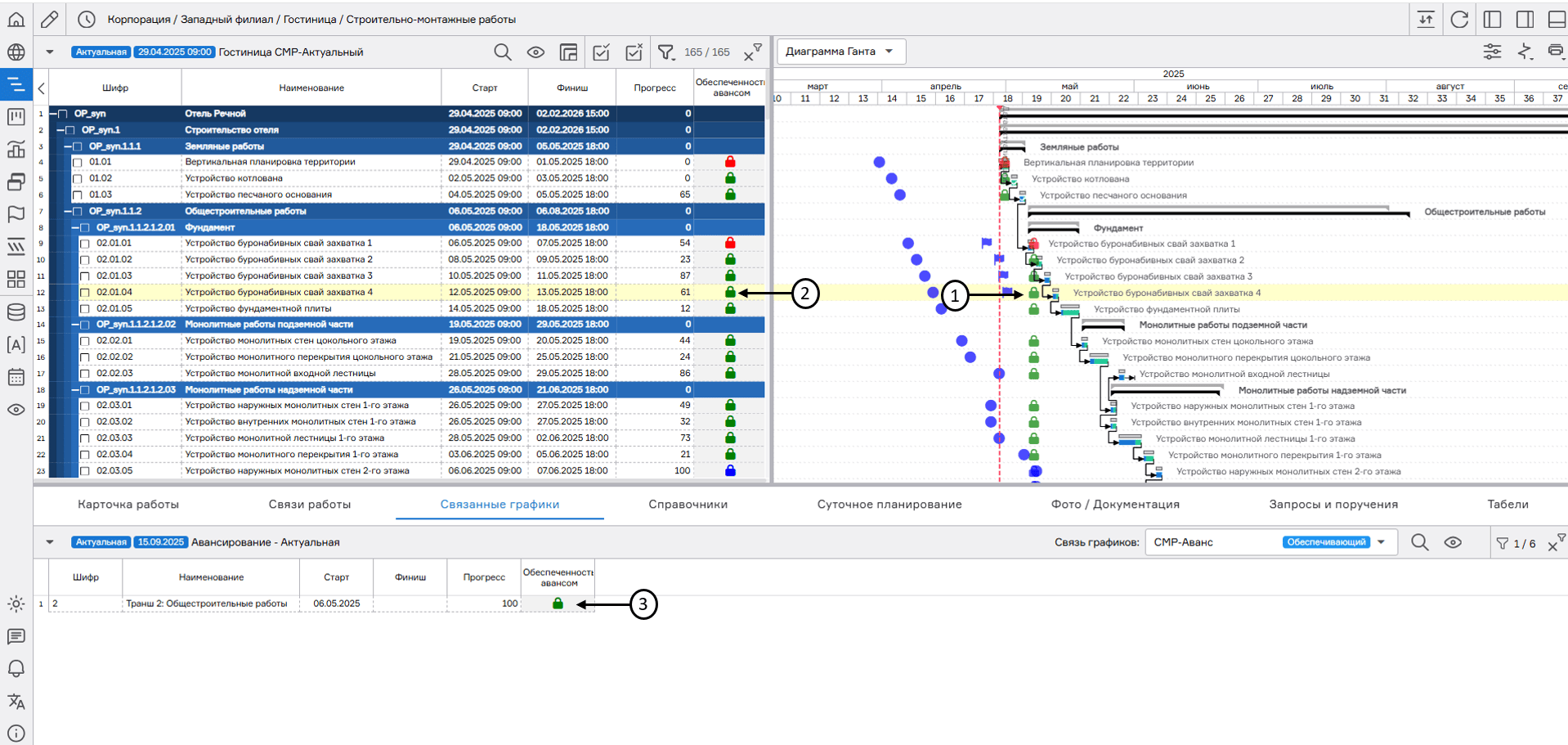

Индикаторы по проекту формируются между различными графиками проекта с использованием их атрибутов (либо пользовательских значений) и правил индикации. Такие индикаторы отображаются на диаграмме Ганта (1), а также могут быть отражены в структурной декомпозиции работ (2) и на работах обеспечивающего графика (3).

Настройка индикаторов по проекту

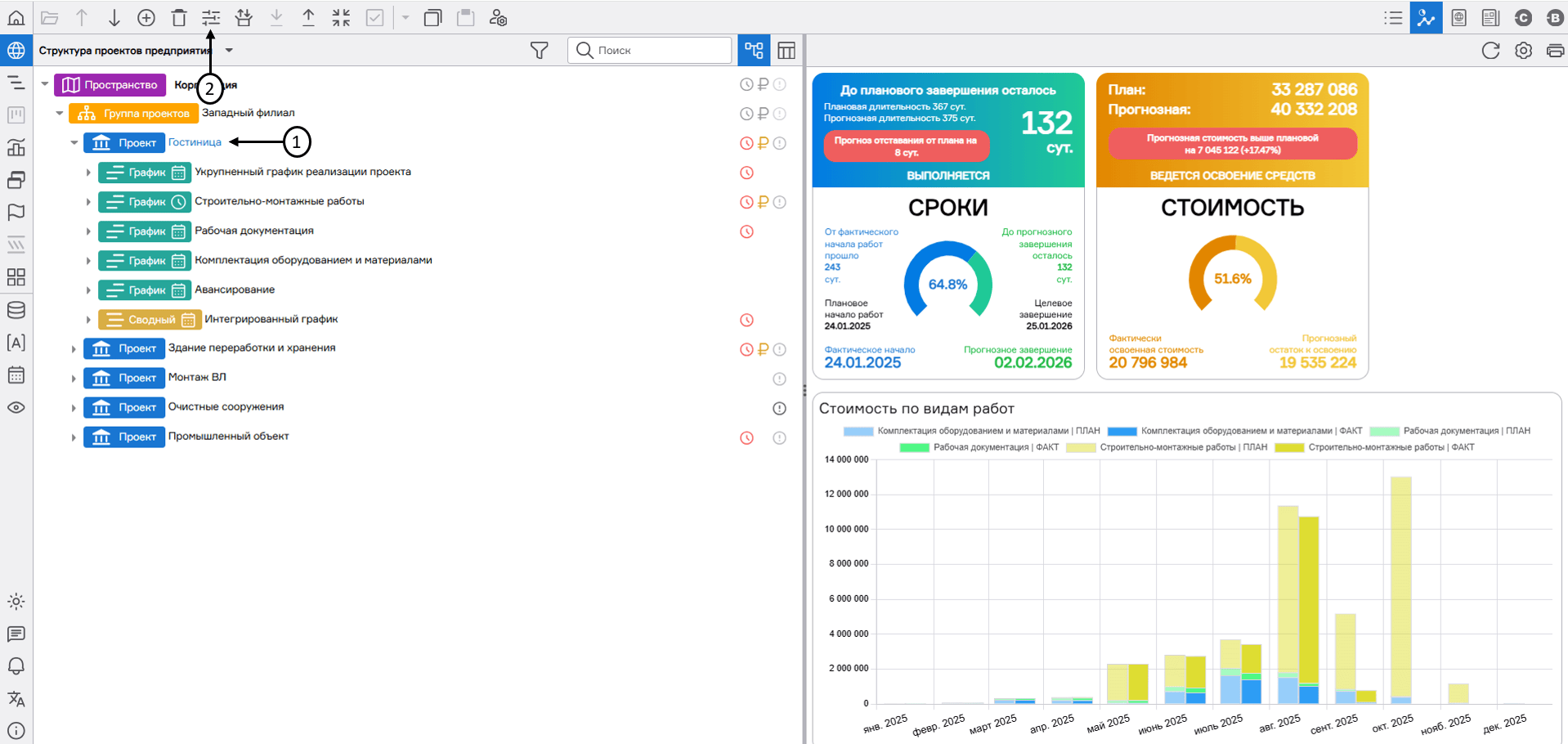

Для открытия меню настройки индикаторов по проекту необходимо выделить узел структуры проектов предприятия с типом «Проект» и нажать на кнопку «Настройки узла» на панели настройки предприятия.

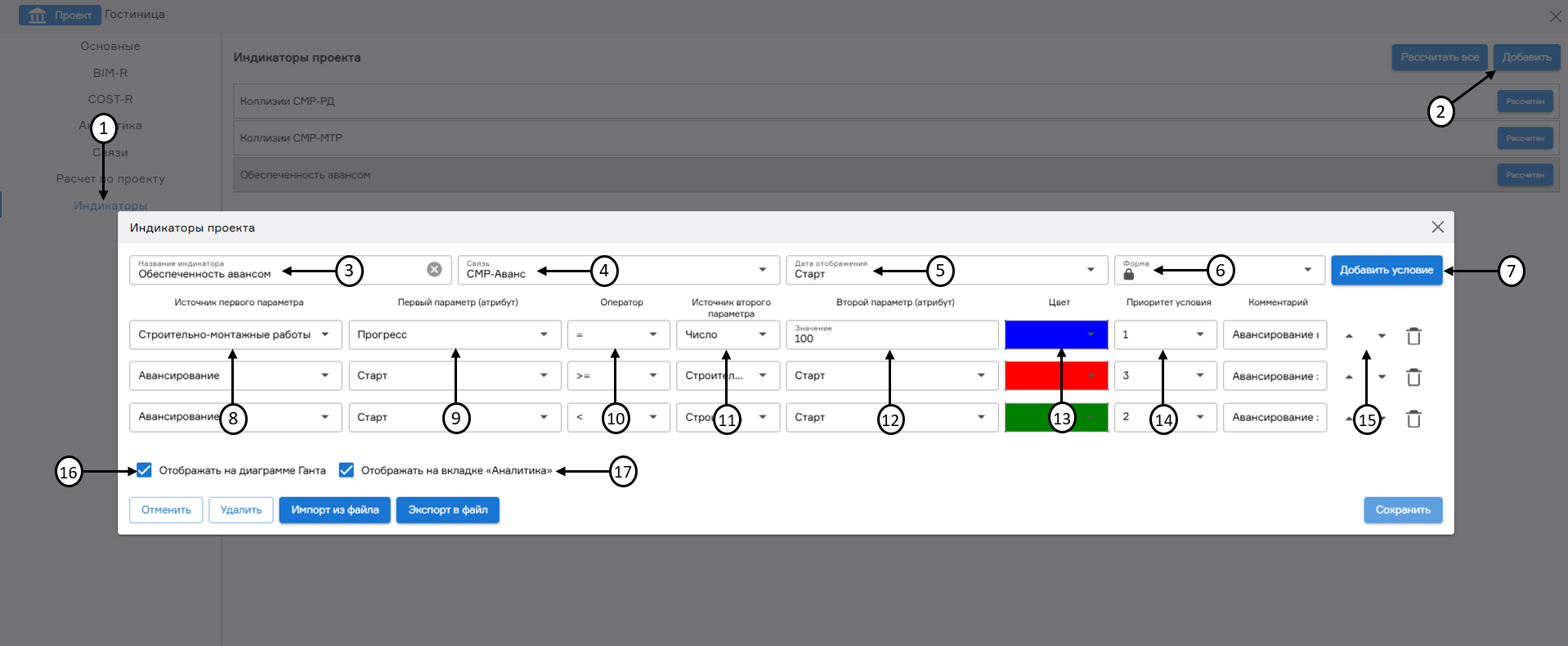

Далее необходимо перейти в раздел «Индикаторы» (1), нажать на кнопку «Добавить» (2) и произвести настройку индикатора, указав следующие параметры:

наименование индикатора (3);
связь (из ранее настроенных пар графиков по проекту) (4);
дата отображения (атрибут даты обеспечивающего графика для отображения на диаграмме Ганта) (5);
форма (из выпадающего списка возможных форм индикаторов) (6);

условия цветовой индикации (нажать на кнопку «Добавить условие» (7)):
- источник первого параметра (выбор графика из пары по указанной ранее связи) (8);
- первый параметр (атрибут) логического выражения из указанного графика (9);
- оператор (из выпадающего списка возможных логических операторов) (10);
- источник второго параметра (выбор графика из пары по указанной ранее связи либо одного из следующих вариантов: «Дата актуализации», «Дата», «Пусто», «Число», «Строка», «Текущая дата») (11);
- второй параметр (атрибут или значение) логического выражения из указанного графика (12);
- цвет индикатора, соответствующий выполнению данного условия (13);
- приоритет (выбор приоритетного условия индикатора для отображения на диаграмме Ганта и работе основного графика в ситуации, когда несколько работ обеспечивающего графика имеют различный цвет индикатора) (14).

Проверка на выполнение условий индицирования происходит «сверху-вниз», при выполнении одного из условий проверка на следующие условия не проводится. Для изменения порядка проверки условий необходимо воспользоваться кнопками перемещения справа от каждого условия (15).

Для отображения настроенных индикаторов на диаграмме Ганта по умолчанию установлен чекбокс "Отображать на диаграмме Ганта" (16). При снятии чекбокса поле "Дата отображения" становится неактивным, настроенные индикаторы не отображаются на диаграмме Ганта, но отображаются в иерархической структуре работ.

Для отображения настроенных индикаторов на вкладке "Аналитика" по умолчанию установлен чекбокс "Отображать на вкладке "Аналитика"" (17). При снятии чекбокса индикаторы не отображаются на вкладке "Аналитика" при выделении узла типа "Проект" и "График".

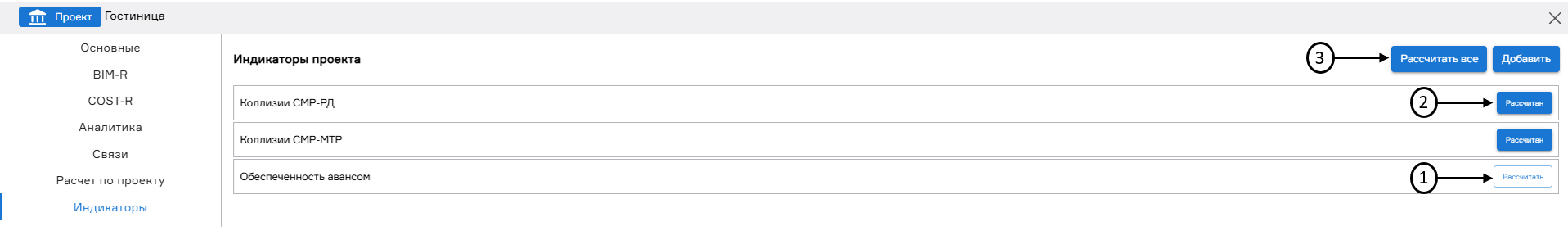

Для расчета индикатора необходимо нажать на кнопку «Рассчитать» (1). В случае, если все необходимые поля настройки были заполнены, а правила индицирования составлены корректно, сначала отобразится надпись «Рассчитывается» (означающая выполнение расчета в текущий момент времени), а затем надпись «Рассчитан» (2). В противном случае отобразится надпись – «Не валидный», что означает необходимость корректировки настройки из-за наличия ошибок.

При изменении в Системе любых данных, затрагивающих (влияющих) на расчет конкретного индикатора (расчет расписания графика, изменение сроков работ, значений атрибутов, указанных в условии индикатора и т.д.), его статус автоматически сменится с «Рассчитан» на «Рассчитать» и он станет недоступен для отображения в окне по работе с графиками; необходимо повторно выполнить расчет ранее настроенного индикатора указанным выше способом.

Отображение индикаторов по проекту

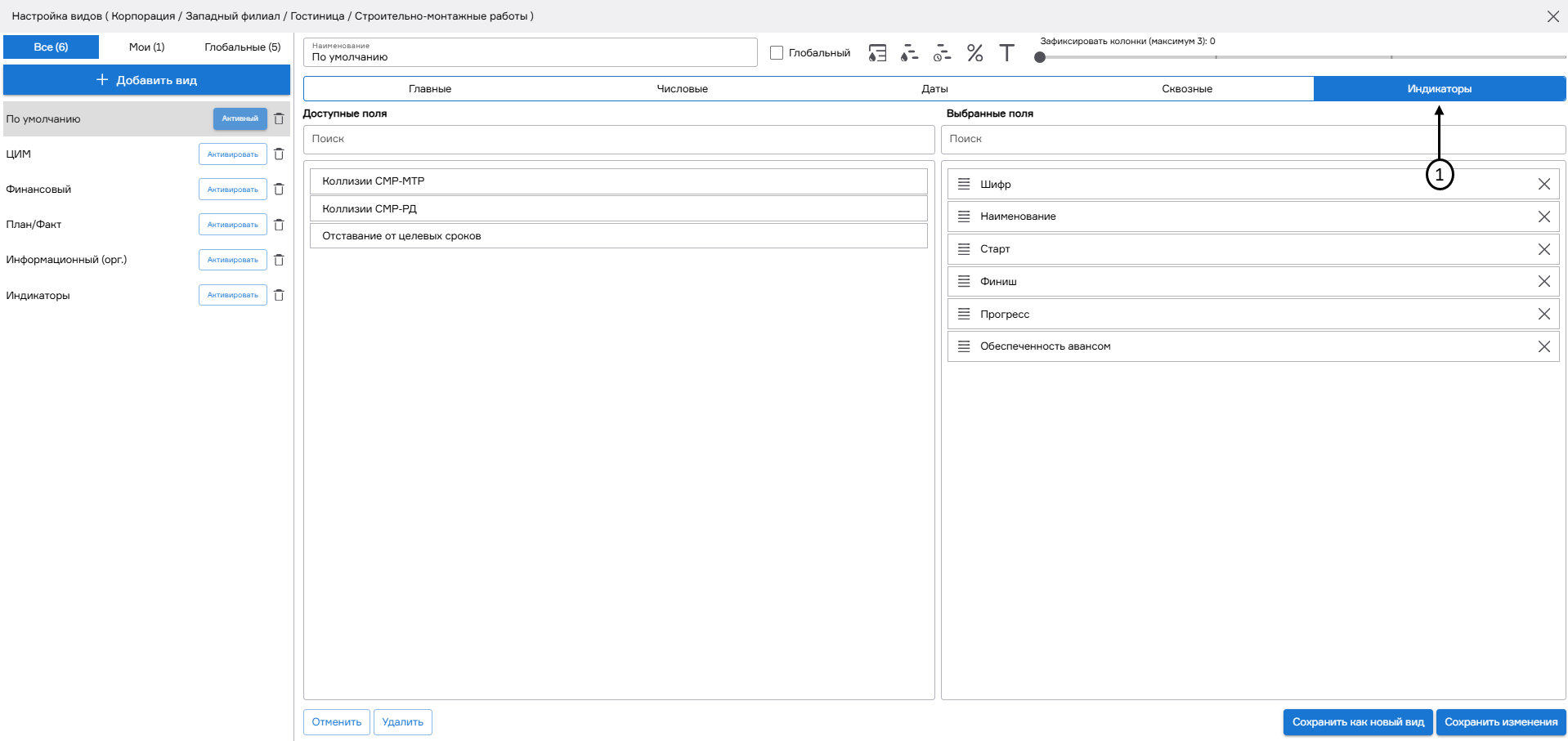

Настроенные индикаторы по проекту по умолчанию отображаются на диаграмме Ганта и доступны для отображения на работах основного и обеспечивающего графиков. Для этого необходимо открыть настройки вида для каждого из графиков, открыть список доступных атрибутов с типом «Индикатор» (1) и перетащить требуемый индикатор в активный вид (макет).
